Poznaj sondy najnowszej generacji z systemem antykolizyjnym marki Heidenhain do szybkiego montażu. Praktycznym rozwiązaniem jest jednoczesna instalacja sondy narzędzia TT 460 i detalu TS 460 z podkładką magnetyczną poprzez wspólny odbiornik SE 660.

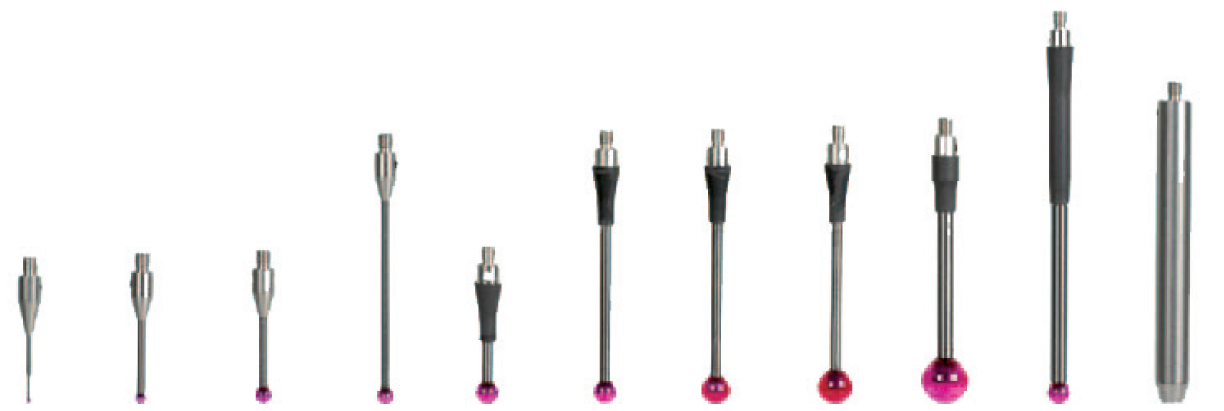

Trzpienie pomiarowe
Heidenhain oferuje pełną gamę trzpieni (palców) pomiarowych o różnych długościach i średnicach. Wszystkie trzpienie są przymocowywane do sond detalu TS za pomocą gwintu M3. W standardzie dostarczany jest trzpień odpowiedni do dokonywania pomiarów na większości materiałów.

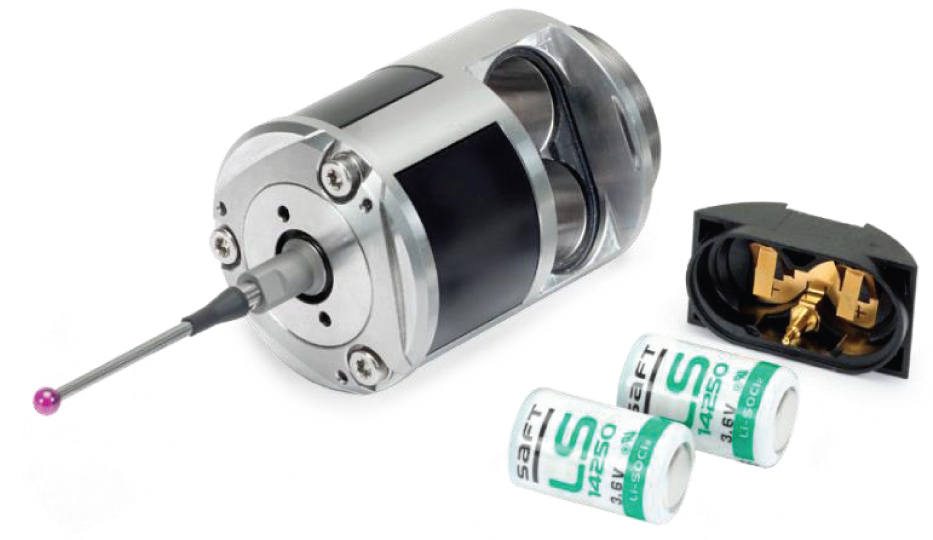

Bezprzewodowe zasilanie
Inteligentny tryb oczekiwania zapewnia dłuższą pracę sond na baterii. Można stosować ogólnodostępne baterie ½ AA o napięciu od 1 V do 4 V. Długość pracy sond zależy od wybranego typu baterii:
- baterie litowe – 400 godzin (dostępne w zestawie),
- baterie alkaliczne – 120 godzin,
- akumulatory - 60 godzin.

Szybka kalibracja
Kalibracja sondy narzędzia HH trwa tylko 45 sekund! Nie ma konieczności ustawiania grzybka i płaszczyzny bicia trzpienia, ponieważ sonda sama dokonuje korekty położenia.

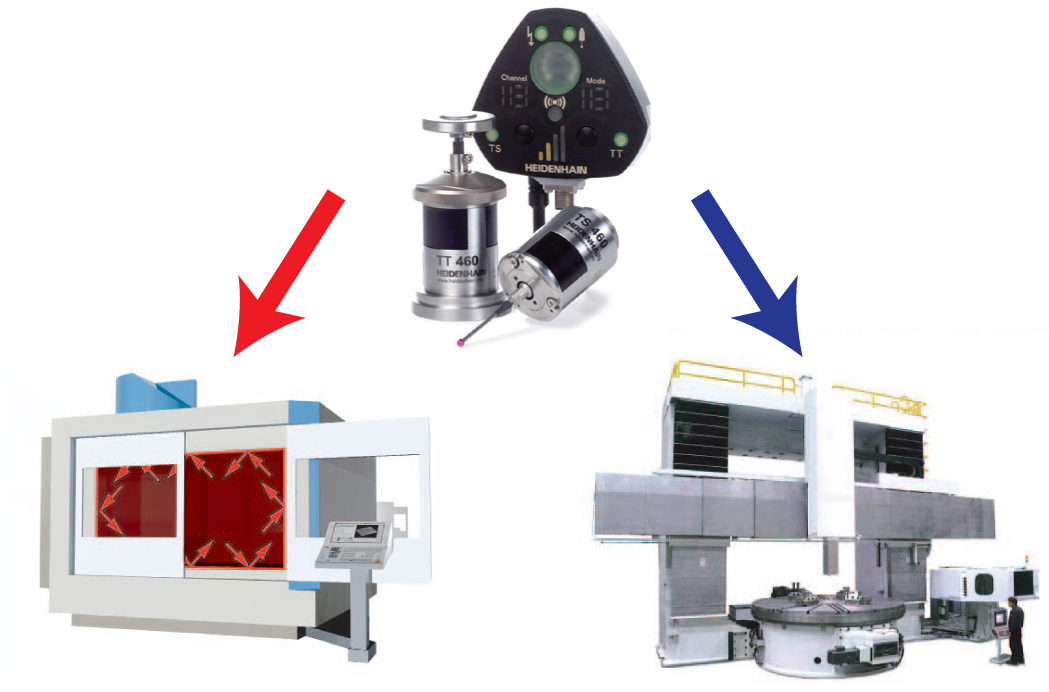

Transmisja radiowa i na podczerwień
Zastosowanie odbiornika SE 660 umożliwia wybór rodzaju transmisji sygnału pomiędzy radiowym, a na podczerwień.

• Transmisja na podczerwień:
  - Idealne rozwiązanie do kompaktowych maszyn z zamkniętym obszarem roboczym.
  - Zasięg sygnału wynosi około 7 m (odbicia).
• Transmisja radiowa
  - Używana głównie do dużych obrabiarek.
  - Zasięg sygnału może sięgać do 30 m.
  - Każda sonda ma swój osobny kanał transmisji danych.

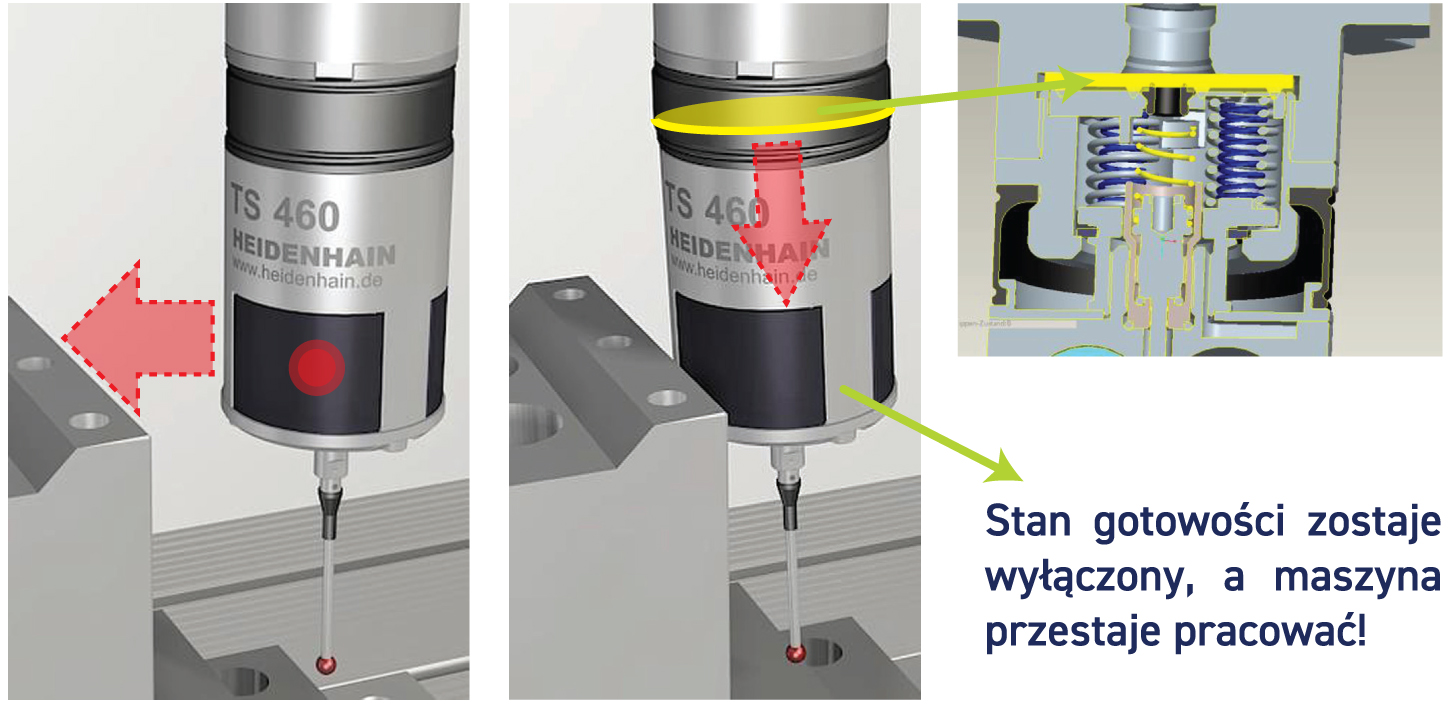

System antykolizyjny
System ochrony przed kolizją jest skorelowany ze sterowaniem. Zabezpiecza obróbkę w osiach X/Y/Z. Specjalny adapter pomiędzy sondą, a stożkiem służy jako mechaniczna ochrona przed kolizją. W przypadku zderzenia czujnika sondy z detalem lub narzędziem, sonda może się lekko zgiąć. W efekcie zintegrowany przełącznik dezaktywuje stan gotowości, a sterowanie zatrzymuje maszynę (reakcja w 20 ms).

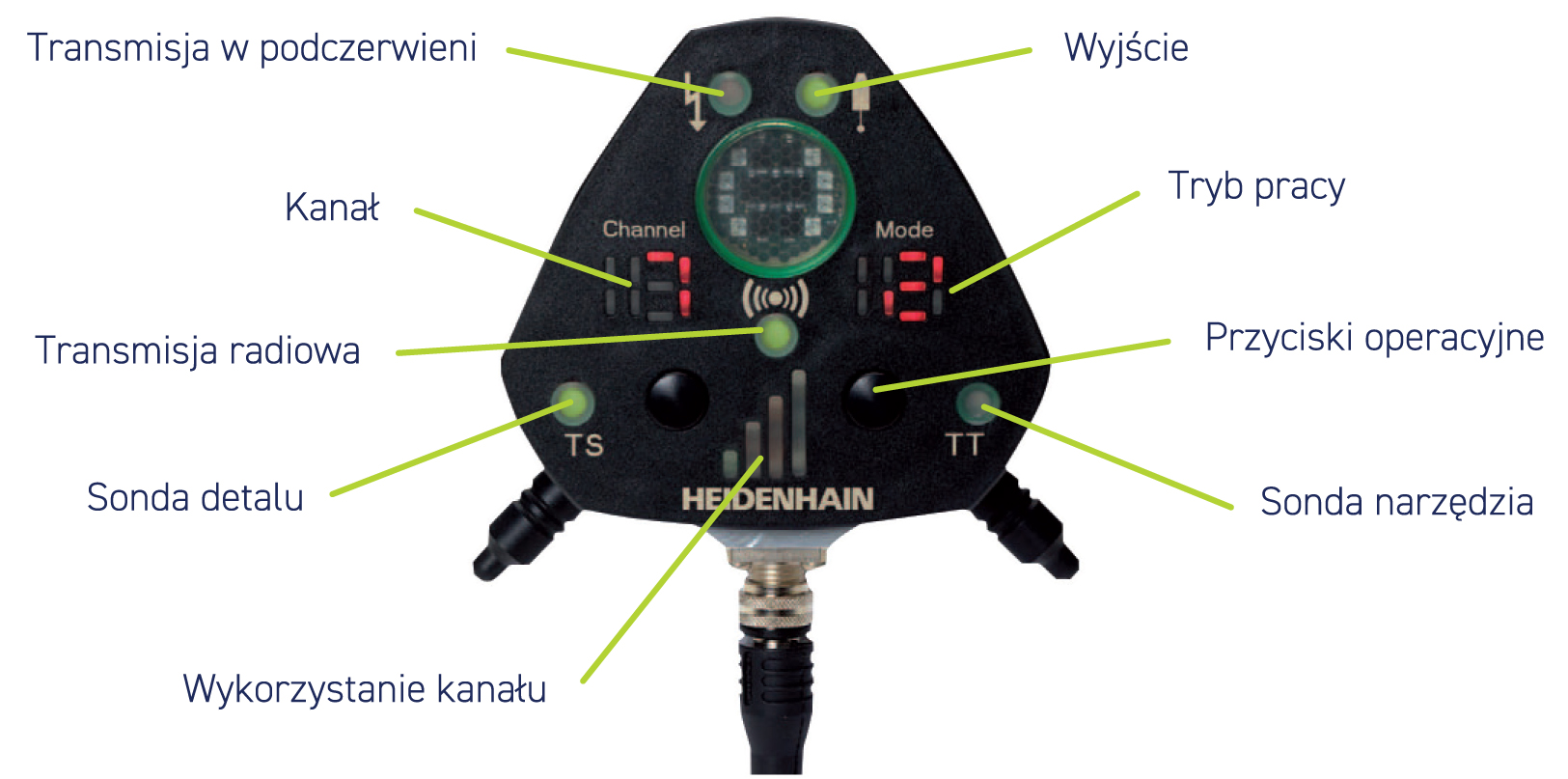

Odbiornik SE 660
Każda sonda może pracować z 10 odbiornikami, jak również każdy odbiornik może pracować z 10 sondami. Odbiornik do transmisji radiowej i na podczerwień posiada także dodatkowe wyświetlacze, które dostarczają operatorowi kompleksowe informacje na temat uruchomionych procesów, obsługi i diagnostyki.
