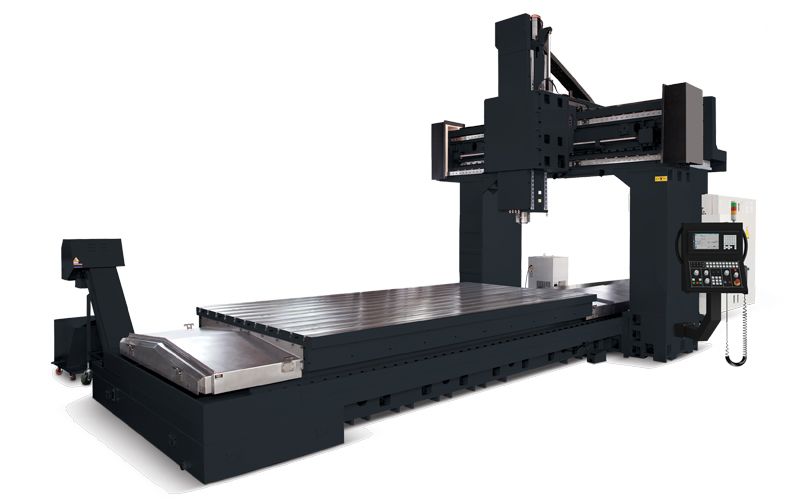

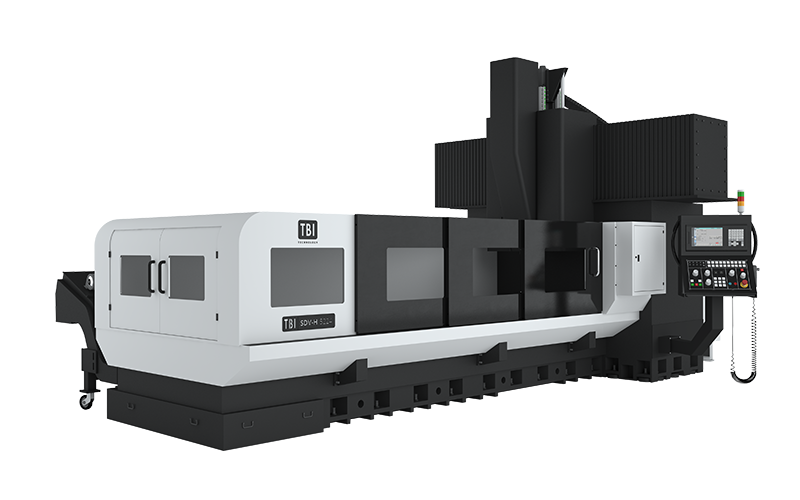

Frezarki bramowe serii SDV-H 6239 - centra frezarskie

Precyzyjna obróbka wielkogabarytowych detali o wadze od 3 do 32 ton z możliwością obróbki pięciostronnej.

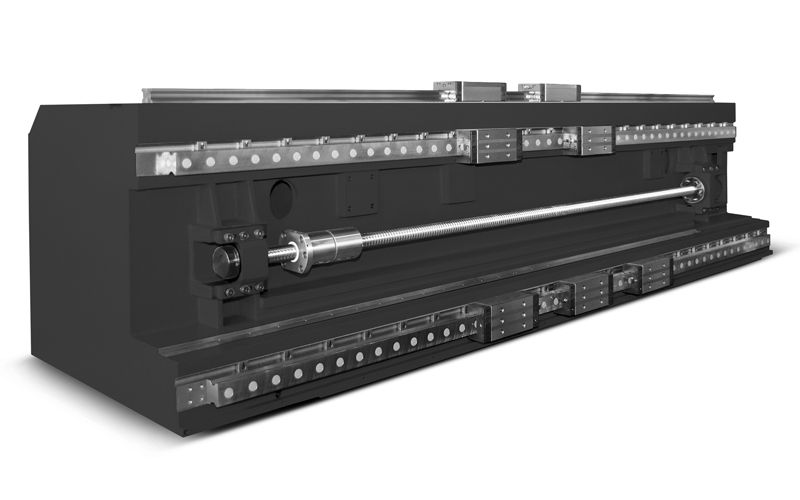

Sztywna i zwarta konstrukcja maszyny dzięki żeliwnej konstrukcji, 4 prowadnicom w osi Z, hydraulicznemu odciążeniu osi Z.
Zwiększona funkcjonalność dzięki opcji zastosowania magazynu do narzędzi pionowych i poziomych oraz magazynu głowic.
Komfortowa obsługa dzięki możliwości załadunku i rozładunku z góry, boku oraz przodu obrabiarki.
Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.

Wyślij zapytanie

Wybierz informację

Wyposażenie standardowe:

Sterowanie Heidenhain TNC 620
Gwintowanie bez oprawki kompensacyjnej
Kółko ręczne
Wrzeciono z przekładnią 20 – 4 000 obr/min
System przedmuchu wrzeciona
System chłodzenia narzędzia powietrzem i cieczą
Transmisja danych RS 232-C
Ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
Układ sprężonego powietrza
Zintegrowany transporter wiórów – śrubowy obustronny oraz taśmowy
Wózek na wióry
Chłodzenie szafy elektrycznej
Stopy i śruby ustawcze
Oświetlenie przestrzeni roboczej
Automatyczne wyłącznie maszyny
Instrukcja obsługi i programowania, schematy elektryczne na CD
Narzędzia operatora
Certyfikat CE

Wyposażenie opcjonalne:

Sterowanie Heidenhain TNC 640
Sterowanie Fanuc 0iMF / 31iMB
Sterowanie Siemens 828D / 840

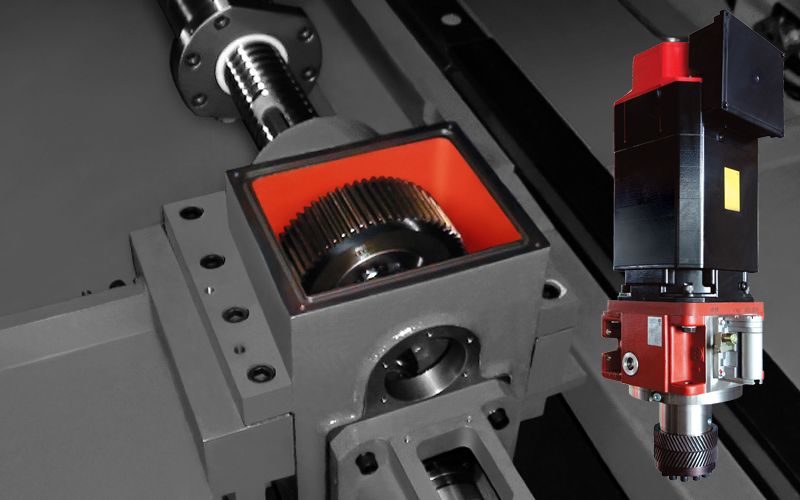

Wrzeciono direct-drive z przekładnią ZF
Chłodzenie przez wrzeciono do 50 bar
Liniały pomiarowe Heidenhain
Rozszerzenie przejazdu osi Z do 1400 mm
Zwiększenie prześwitu pod belką do 700 mm
Magazyn narzędzi 24/32/40/60/80 pozycyjny
Magazyn do narzędzi pionowych lub poziomych
Magazyn głowic
Możliwość montażu różnych głowic
Sonda do pomiaru narzędzia
Sonda do pomiaru detalu

Przesuń tabelę

Nazwa	Jedn.	TBI SDV-H 6239
Zakres pracy
Przesuw wzdłużny – oś X	mm	6 200
Przesuw poprzeczny – oś Y	mm	2 900
Przesuw pionowy – oś Z	mm	760 / 1 000 / 1 200 / 1 400
Odległość pomiędzy kolumnami	mm	6 000 x 3 700
Powierzchnia stołu	mm	4 000
Rowki T-owe (ilość x szerokość x rozstaw)		11 x 22 x 200
Obciążenie stołu	kg	32 500
Wrzeciono główne
Odległość czoło wrzeciona – powierzchnia stołu	mm	165 - 925 / 250 - 1 030
Napęd główny		pasowy i przekładnia ZF
Moc napędu (S1/S6)	kW	18/22 (22/26)
Obroty	obr/min	20 - 4 000
Stożek wrzeciona		SK50
Magazyn narzędzi
Wykonanie		dwuramienny
Ilość narzędzi	szt.	24 (32/40/60)
Maks. średnica narzędzia	mm	125
Maks. średnica narzędzia (sąsiednie miejsce w zasobniku wolne)	mm	210
Maks. ciężar narzędzia	kg	20
Maks. długość narzędzia	mm	350
Napędy osi
Osie X/Y/Z		AC - napęd cyfrowy
Prowadnice rolkowe w osiach X/Y/Z	mm	65/65/45
Prędkość posuwów
Szybki posuw w osiach X/Y/Z	m/min	8/8/12 (10/10/15)
Wymiary i waga
Długość	mm	14 270
Szerokość	mm	7 565
Wysokość	mm	4 250 / 4 830 / 5 510 / 6 110
Waga	kg	80 500

_{Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.}
