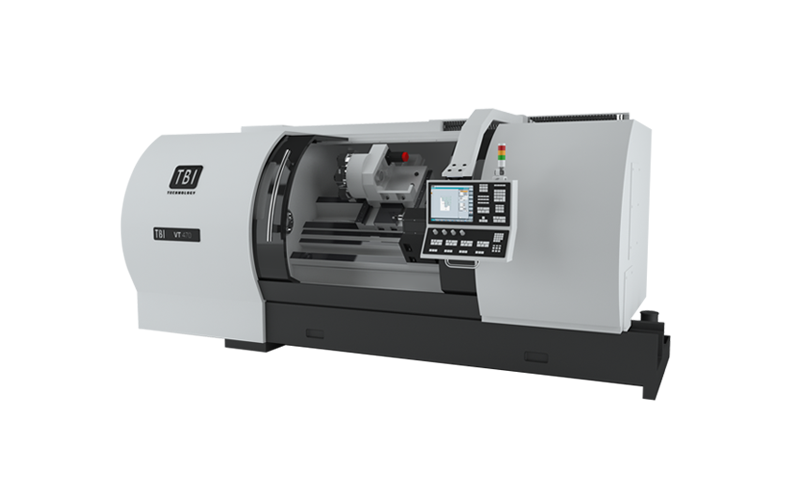

TBI VT 480

TBI VT 480

TBI VT 480

Seria VT to:

  • Obróbka ciężka detali wielkogabarytowych o maksymalnej długości toczenia do 6 metrów.

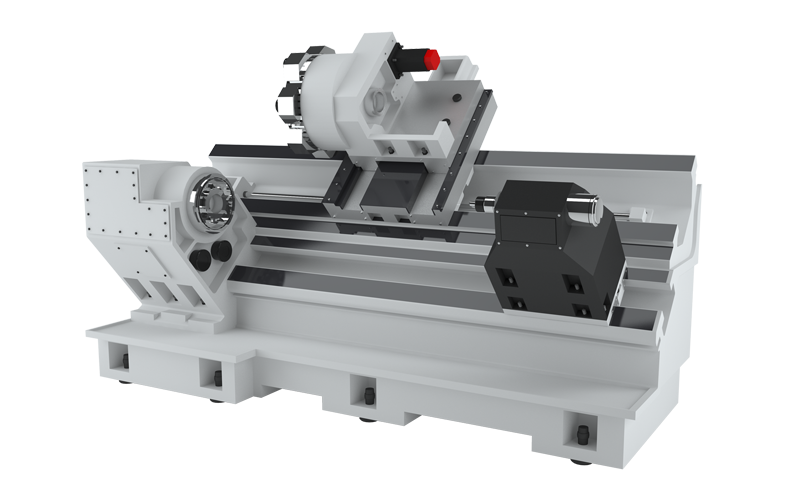

  • Duża stabilność i bardzo wysoka sztywność obrabiarki dzięki przewymiarowanemu monolitycznemu odlewowi żeliwnemu oraz prowadnicom ślizgowym we wszystkich osiach.

  • Komfortowa obsługa i łatwe odprowadzanie wiórów dzięki pochyleniu łoża, transporterowi wiórów w cenie podstawowej oraz przesuwnemu pulpitowi.

  • Zwiększona funkcjonalność dzięki możliwościom zastosowania przeciwwrzeciona, głowic z napędzanymi narzędziami, podtrzymek, dużemu przelotowi wrzeciona oraz możliwości głębokiego wiercenia.

  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom światowych producentów.

Informacje zawarte na niniejszej stronie nie stanowią oferty w rozumieniu art. 66 i n. k.c. lecz zaproszenie do zawarcia umowy w rozumieniu art. 71 k.c.

TBI VT 480

TBI VT 480

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Fanuc 0iTD 10.4’ Manual Guide I
  • 12-pozycyjna szybkozmienna głowica hydrauliczna VDI

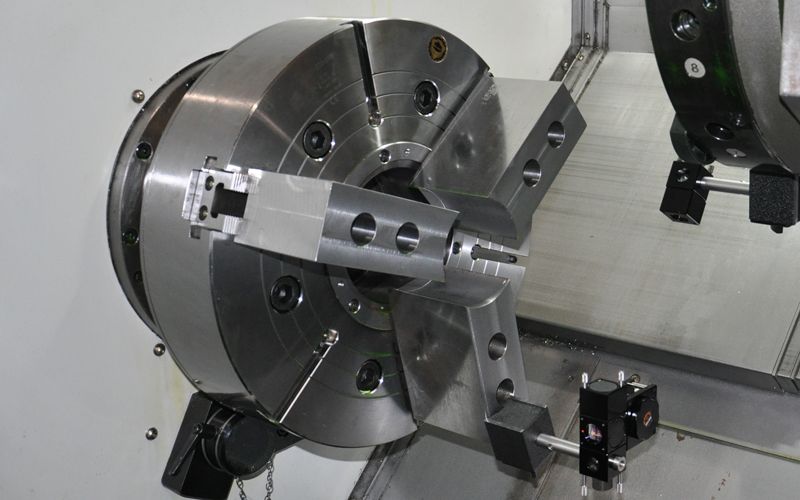

  • 3-szczękowy hydrauliczny uchwyt tokarski
  • System chłodzenia narzędzia
  • Holowany konik z hydrauliczną tuleją kłową
  • Chłodzenie szafy elektrycznej
  • Zgrzebłowy transporter wiórów
  • Zestaw szczęk twardych i miękkich
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

  • Sterowanie Fanuc 21iTB wraz z Manual Guide I

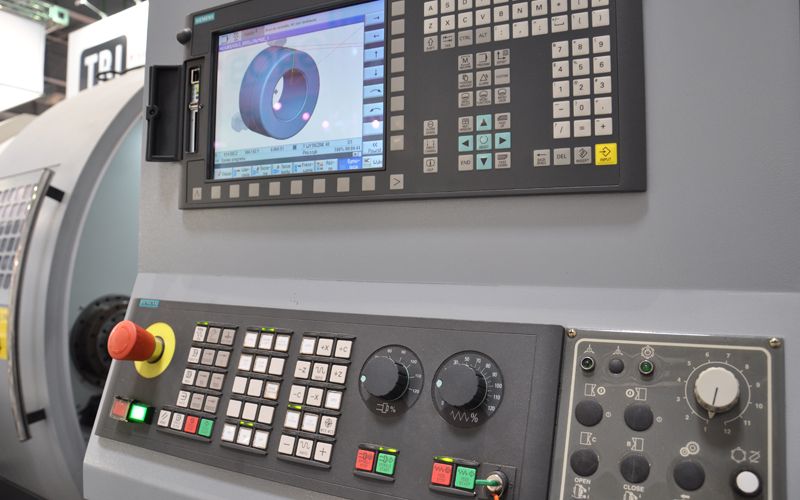

  • Sterowanie Siemens 828D
  • Kółko ręczne
  • Przeciwwrzeciono
  • Programowalny konik z hydrauliczną tuleją kłową
  • Głowica z napędzanymi narzędziami
  • Skimmer oleju
  • Oś Y
  • Interfejs do podajnika pręta
  • Podajnik pręta
  • Pompa wysokociśnieniowa chłodziwa 10/20 bar
  • Łapa detalu
  • Układ filtracji chłodziwa
  • Podtrzymki hydrauliczne stałe bądź ruchome
  • Uchwyt hydrauliczny z kołnierzem
  • Sonda do pomiaru narzędzia

Przesuń tabelę

Nazwa

Jedn.

TBI VT 480 - 87

TBI VT 480 - 110

TBI VT 480 - 131

500 / 1 000 / 1 500 / 2 000 / 2 500 / 3000

Możliwości

   Maksymalna średnica materiału nad łożem

mm

680

   Maksymalna średnica toczenia

mm

480

   Maksymalna średnica materiału nad osłonami

mm

480

   Maksymalna długość toczenia

mm

540 / 1 040 / 1 540 / 2 040 / 2 540 / 3 040

   Nachylenie łoża

45˚

Łoże

   Przejazd osi X

mm

240+40

   Prędkość napędu w osi X

m/min

20

   Przejazd osi Z

mm

550 / 1 050 / 1 550 / 2 050 / 2 550 / 3 050

   Prędkość napędu osi Z

m/min

24 / 24 / 22 / 20 / 18 / 16

Wrzeciono główne

   Przelot wrzeciona

mm

87

110

131

   Maks. średnica pręta we wrzecionie

mm

77

90

115

   Czoło wrzeciona

A2 – 8

A2-11

A2-11

   Napęd główny

pasowy

   Maks. moc napędu

kW

26

37

   Maks. obroty

obr/min

26

26

37

   Rozmiar uchwytu hydraulicznego

mm

3500

3000

2400

Głowica rewolwerowa

   Gniazdo narzędziowe

VDI 40

   Liczba pozycji głowicy

szt.

12

   Maksymalna średnica narzędzia

mm

25

   Czas indeksacji głowicy

sek.

0,9

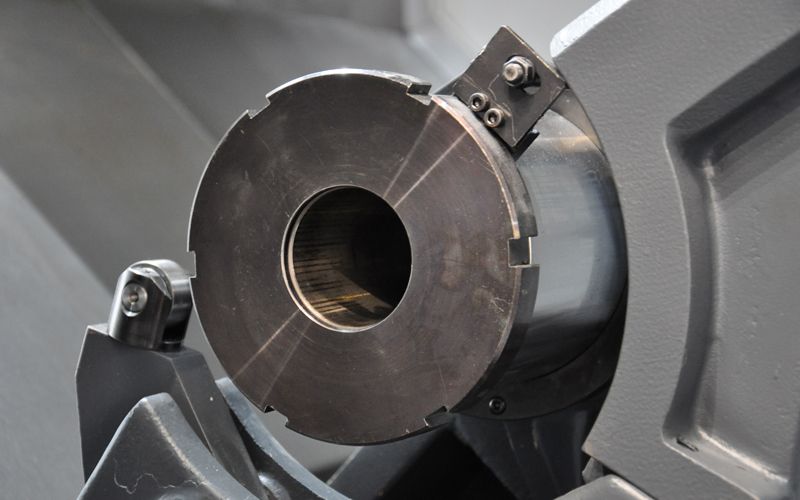

Konik

   Średnica tulei kłowej

mm

110

   Wewnętrzny stożek tulei kłowej

MT - 5

   Przesuw tulei kłowej

mm

100

Śruby kulowe

   Oś X

Ø32xP10

   Moc silnika osi X

kW

4

   Oś Z

Ø40xP10

   Moc silnika osi Z

kW

4

Dane ogólne

Długość

mm

4 464 / 4 964 / 5 464 / 5 964 / 7 011 / 7 635

Szerokość

mm

1 950

Wysokość

mm

1 930

Waga

kg

6 200 / 7 300 / 8 400 / 9 500 / 10 600 / 11 700
