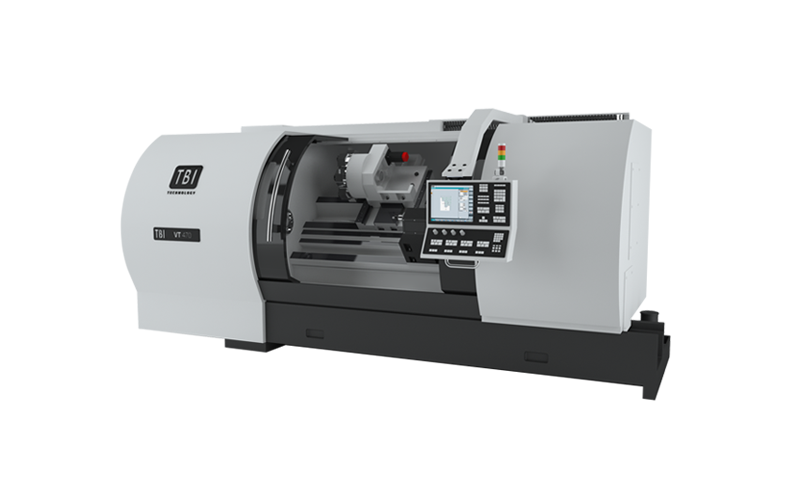

TBI VT 630

TBI VT 630

TBI VT 630

Seria VT to:

  • Obróbka ciężka detali wielkogabarytowych o maksymalnej długości toczenia do 6 metrów.

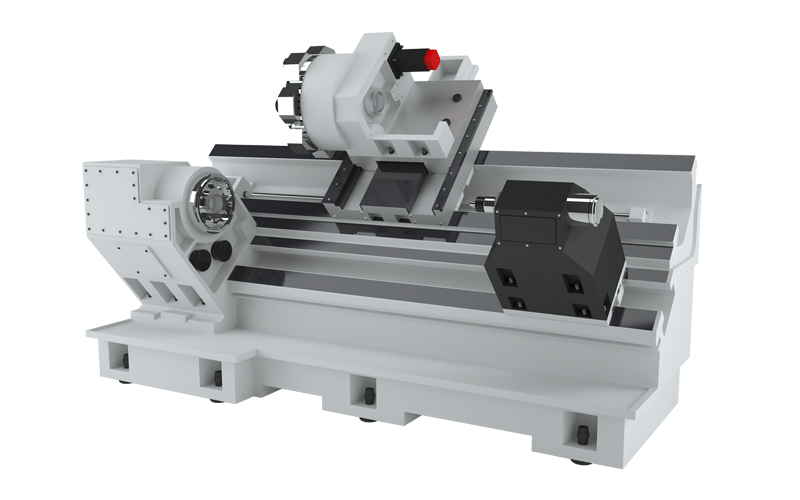

  • Duża stabilność i bardzo wysoka sztywność obrabiarki dzięki przewymiarowanemu monolitycznemu odlewowi żeliwnemu oraz prowadnicom ślizgowym we wszystkich osiach.

  • Komfortowa obsługa i łatwe odprowadzanie wiórów dzięki pochyleniu łoża, transporterowi wiórów w cenie podstawowej oraz przesuwnemu pulpitowi.

  • Zwiększona funkcjonalność dzięki możliwościom zastosowania przeciwwrzeciona, głowic z napędzanymi narzędziami, podtrzymek, dużemu przelotowi wrzeciona oraz możliwości głębokiego wiercenia.

  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom światowych producentów.

Informacje zawarte na niniejszej stronie nie stanowią oferty w rozumieniu art. 66 i n. k.c. lecz zaproszenie do zawarcia umowy w rozumieniu art. 71 k.c.

TBI VT 630

TBI VT 630

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Fanuc 0iTD 10.4’ Manual Guide I

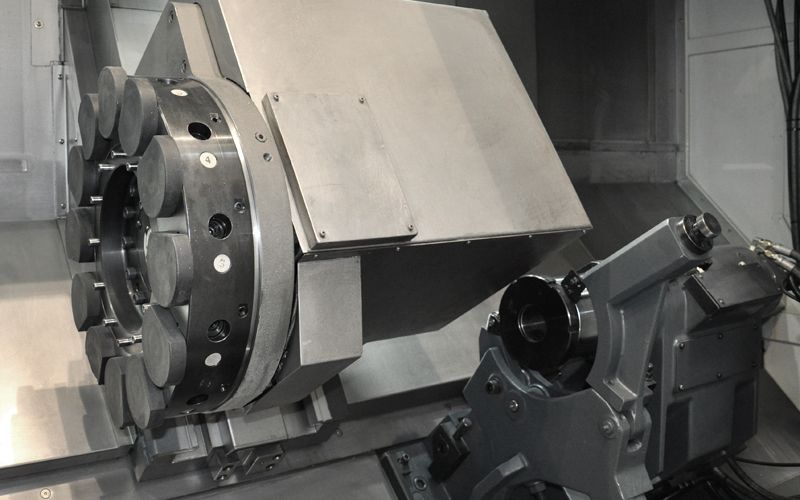

  • 12-pozycyjna szybkozmienna głowica hydrauliczna VDI
  • 3-szczękowy hydrauliczny uchwyt tokarski
  • System chłodzenia narzędzia

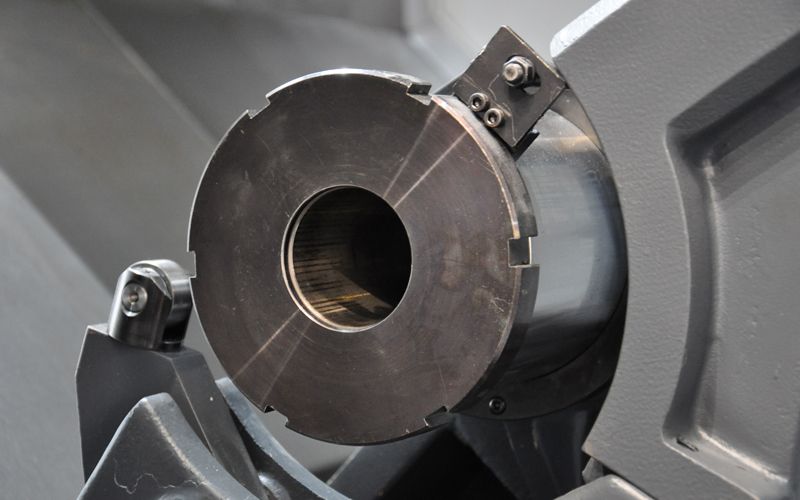

  • Holowany konik z hydrauliczną tuleją kłową
  • Chłodzenie szafy elektrycznej
  • Zgrzebłowy transporter wiórów
  • Zestaw szczęk twardych i miękkich
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

  • Sterowanie Fanuc 21iTB wraz z Manual Guide I
  • Sterowanie Siemens 828D
  • Kółko ręczne
  • Przeciwwrzeciono
  • Programowalny konik z hydrauliczną tuleją kłową
  • Głowica z napędzanymi narzędziami
  • Skimmer oleju
  • Oś Y
  • Interfejs do podajnika pręta
  • Podajnik pręta
  • Pompa wysokociśnieniowa chłodziwa 10/20 bar
  • Łapa detalu
  • Układ filtracji chłodziwa
  • Podtrzymki hydrauliczne stałe bądź ruchome
  • Uchwyt hydrauliczny z kołnierzem
  • Sonda do pomiaru narzędzia
Przesuń tabelę

Nazwa

Jedn.

Przesuń tabelę

TBI VT 630 - 131

TBI VT 630 - 185

1 000 / 1 500 / 2 000 / 3 000

Możliwości

   Maks. średnica materiału nad łożem mm 800
   Maks. średnica toczenia mm 630
   Maks. średnica materiału nad osłonami mm 630
   Maks. długość toczenia mm 950 / 1450 / 1 950 / 2 950
   Nachylenie łoża st. 45o + 15o
Łoże
   Przejazd osi X mm 315 + 30
   Prędkość napędu w osi X m/min 20
   Przejazd osi Z mm 950 / 1 450 / 1 950 / 2 950
   Prędkość napędu osi Z m/min 24
Wrzeciono główne
   Przelot wrzeciona

   Maks. średnica pręta we wrzecionie

   Czoło wrzeciona
mm
Przesuń tabelę
131 185
115 159
A2 – 11 A2-15
   Napęd główny   Pasowy
   Maks. moc napędu (S1 / S6) kW 37
   Zakres obrotów obr/min
Przesuń tabelę
2000 1000
   Rozmiar uchwytu hydraulicznego mm
Przesuń tabelę
380 457
Głowica rewolwerowa
   Gniazdo narzędziowe                            VDI 50
   Liczba pozycji głowicy mm 12
   Maks. średnica narzędzia mm 32
   Czas indeksacji głowicy sek. 0,9
Konik
   Średnica tulei kłowej mm 150
   Wewnętrzny stożek tulei kłowej MT - 6
   Przesuw tulei kłowej mm 150
Śruby kulowe
   Oś X   Ø32 x P10
   Moc silnika osi X kW 4
   Oś Z   Ø40 x P10
   Moc silnika osi Z kW 4
Dane ogólne
   Długość mm 5 450 / 5 950 / 6 450 / 7 450
   Szerokość mm 2 450
   Wysokość mm 2 436
   Waga kg 8 700 / 9 800 / 10 900 / 13 100
