TBI TC 300 Compact S

TBI TC 300 Compact S

TBI TC 300 Compact S

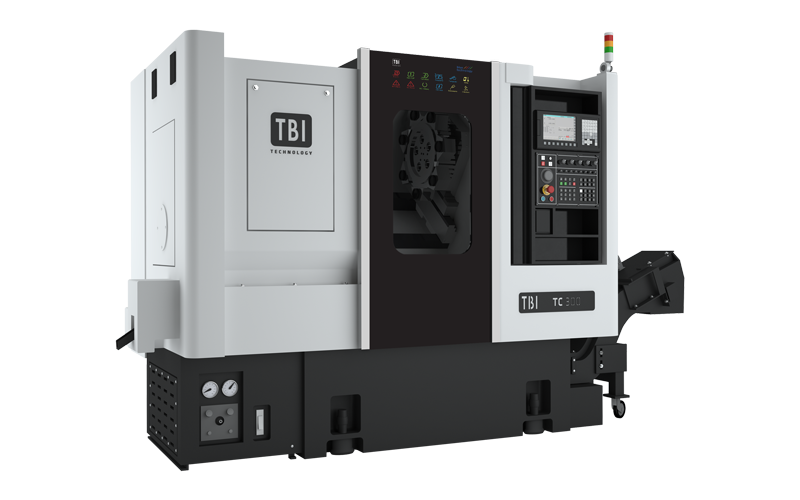

Tokarka CNC z przeciwwrzecionem ze skośnym łożem - TC 300 Compact S

W modelu S w standardzie: przeciwwrzeciono.

  • Bogaty standard w cenie podstawowej umożliwiający wysokowydajną produkcję seryjną detali.

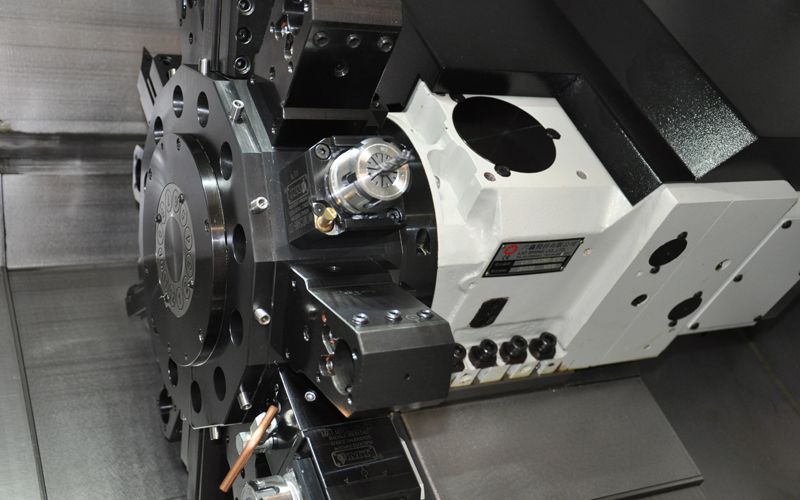

  • Napęd głowicy servo gwarantujący redukcję czasów ubocznych oraz szybkie pozycjonowanie.

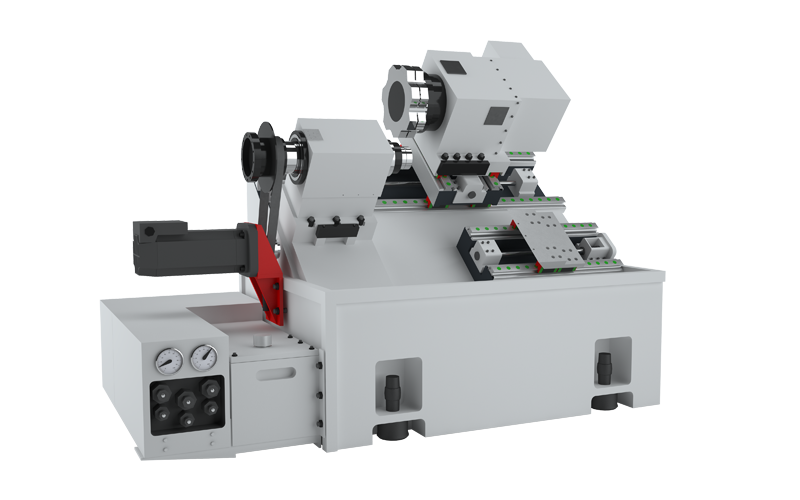

  • Komfortowa obsługa i łatwe odprowadzanie  wiórów dzięki pochyleniu łoża, systemowi transportowania detalu oraz zgrzebłowemu transporterowi wiórów w podstawowym wyposażeniu maszyny.

  • Super szybka dzięki posuwom w osiach X/Z o prędkości 30 m/min.

  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom światowych producentów.

Informacje zawarte na niniejszej stronie nie stanowią oferty w rozumieniu art. 66 i n. k.c. lecz zaproszenie do zawarcia umowy w rozumieniu art. 71 k.c.

Zapoznaj się z innymi tokarkami i maszynami dostępnymi w naszym centrum obróbczym CNC. W naszej firmie świadczymy również usługi serwisu CNC.

TBI TC 300 Compact S

TBI TC 300 Compact S

Wybierz informację

Wyposażenie tokarki z przeciwwrzecionem TC 300 Compact S

Wyposażenie standardowe:

  • Sterowanie Fanuc Mate 0iTD 8.4” wraz z Manual Guide 0i
  • Szybkozmienna głowica hydrauliczna VDI 30 – servo napęd
  • Głowica z napędzanymi narzędziami (model MC i SMC)

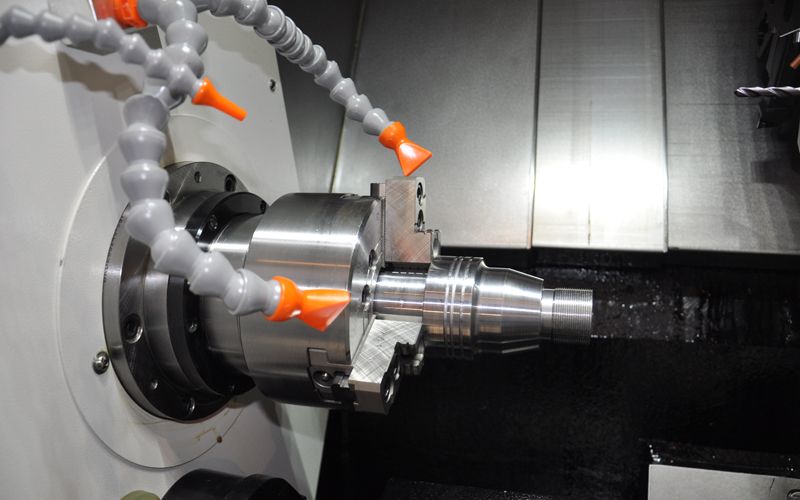

  • 3-szczękowy hydrauliczny uchwyt tokarski 169 mm
  • Przeciwwrzeciono
  • Maksymalna średnica pręta we wrzecionie 42 mm
  • System chłodzenia narzędzia
  • Manualny konik z hydrauliczną tuleją kłową
  • Interfejs do podajnika pręta
  • Łapa detalu
  • Taśmowy transporter detalu

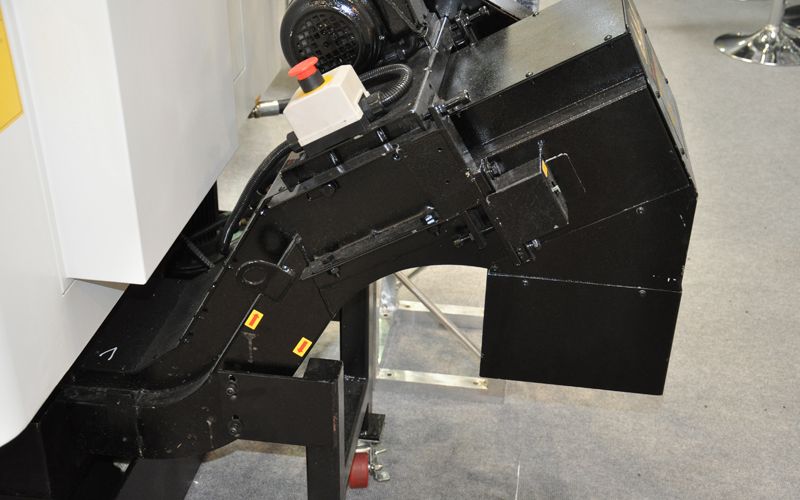

  • Zgrzebłowy transporter wiórów
  • Zestaw 12 oprawek do głowicy narzędziowej
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

  • Sterowanie Fanuc 0iTF 8.4” wraz z Manual Guide i
  • Sterowanie Siemens 828D
  • 3-szczękowy hydrauliczny uchwyt tokarski 203 mm
  • Zwiększenie średnicy pręta we wrzecionie do 60 mm
  • Programowalny konik
  • Skimmer oleju
  • Podajnik pręta
  • Sonda do pomiaru narzędzia
Przesuń tabelę
Nazwa Jedn. TBI TC 300 Compact S
Możliwości
   Maksymalna średnica materiału nad łożem mm 400
   Maksymalna średnica toczenia mm 380
   Maks. średnica toczenia (z łapą detalu) mm 200
   Maksymalna długość toczenia mm 300
Łoże
   Przejazd osi X mm 200
   Przejazd osi Z mm 300
   Prędkość przejazdu osi X, Z m/min 30
Wrzeciono główne
   Przelot wrzeciona (opcja) mm 44 (65)
   Maks. średnica pręta we wrzecionie (opcja) mm 42 (60)
   Czoło wrzeciona  ASA A2-5 / A2-6
   Napęd główny silnik AC
   Moc napędu kW 11
   Obroty obr/min 6 000
   Rozmiar uchwytu tokarskiego mm 169
Głowica rewolwerowa
   Wykonanie   servo
   Liczba narzędzi szt. 12
   Gniazdo narzędziowe   VDI 30
   Maksymalny wymiar narzędzia mm x mm 20 x 20
Przeciwwrzeciono
   Maks. średnica pręta mm 30
   Rozmiar uchwytu tokarskiego mm 102
Śruby kulowe
   Oś X, Z Ø 32*P10
   Silniki osi X, Z kW 1,5
Silnik
   Silnik pompy chłodniczej kW 1,4
   Silnik pompy hydraulicznej kW 0,75
   Silnik transportera wiórów kW 0,18
Układ chłodzenia
   Wydajność pompy l/min 67
   Ciśnienie pompy bar 7.5 / 10
Układ smarowania
   Pojemność zbiornika  l 2
   Wydajność pompy l/min 0,1
   Ciśnienie pompy bar 15
Wymiary i waga
   Długość mm 2 500
   Szerokość mm 1 300
   Wysokość mm 1 850
   Waga kg 4 700


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.
