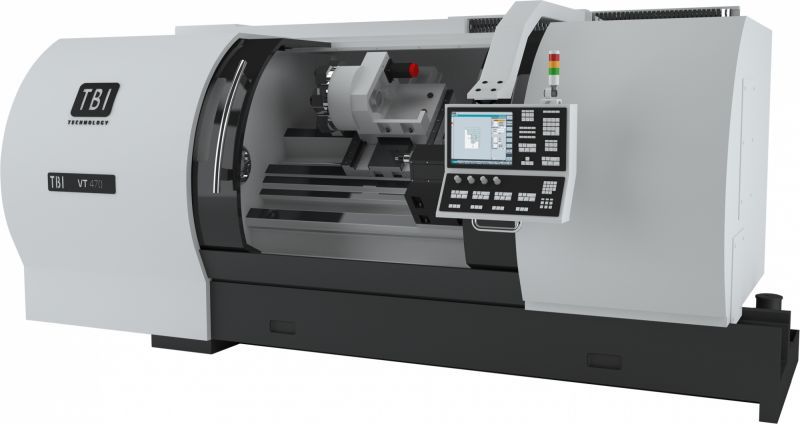

TBI VTY 320 MC

TBI VTY 320 MC

TBI VTY 320 MC

Duża stabilność i bardzo wysoka sztywność obrabiarki gwarantuje precyzyjne toczenie detali do 1 m długości.

Tokarki CNC serii VTY charakteryzują się wysoką dynamiką oraz sztywnością konstrukcji z uwzględnieniem precyzji wykonania, dzięki czemu doskonale znajdują zastosowanie do produkcji wielkoseryjnej większych gabarytowo detali, jak również produkcji jednostkowej.

Linia VT została zaprojektowana z myślą o klientach którzy pracują na najwyższych parametrach obróbki zwracających uwagę na wytrzymałość maszyny oraz jej niezawodność. Współpraca z firmą Sauter uzupełnia ofertę o głowice z napędzanymi narzędziami co zdecydowanie rozszerza możliwości obróbcze urządzenia.

TBI VTY 320 MC

TBI VTY 320 MC

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Fanuc 0iTD
  • 12-pozycyjna szybkozmienna głowica hydrauliczna VDI
  • 3-szczękowy hydrauliczny uchwyt tokarski
  • System chłodzenia narzędzia
  • Manualny konik z hydrauliczną tuleją kłową
  • Chłodzenie szafy elektrycznej
  • Zgrzebłowy transporter wiórów
  • Zestaw szczęk twardych i miękkich
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

  • Sterowanie Fanuc 21iTB wraz z Manual Guide I
  • Sterowanie Siemens 828D
  • Przeciwwrzeciono
  • Programowalny konik z hydrauliczną tuleją kłową
  • Głowica z napędzanymi narzędziami
  • Oś Y
  • Skimmer oleju
  • Interfejs do podajnika pręta
  • Podajnik pręta
  • Pompa wysokociśnieniowa chłodziwa 10 / 20 bar
  • Łapa detalu
  • Układ filtracji chłodziwa
  • Podtrzymki hydrauliczne stałe bądź ruchome
  • Uchwyt hydrauliczny z kołnierzem
  • Sonda do pomiaru narzędzia

Standardowe


  • Sterowanie Fanuc 0iTD
  • 12-pozycyjna szybkozmienna głowica hydrauliczna VDI
  • 3-szczękowy hydrauliczny uchwyt tokarski
  • System chłodzenia narzędzia
  • Manualny konik z hydrauliczną tuleją kłową
  • Chłodzenie szafy elektrycznej
  • Zgrzebłowy transporter wiórów
  • Zestaw szczęk twardych i miękkich
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Opcjonalne


  • Sterowanie Fanuc 21iTB wraz z Manual Guide I
  • Sterowanie Siemens 828D
  • Przeciwwrzeciono
  • Programowalny konik z hydrauliczną tuleją kłową
  • Głowica z napędzanymi narzędziami
  • Oś Y
  • Skimmer oleju
  • Interfejs do podajnika pręta
  • Podajnik pręta
  • Pompa wysokociśnieniowa chłodziwa 10 / 20 bar
  • Łapa detalu
  • Układ filtracji chłodziwa
  • Podtrzymki hydrauliczne stałe bądź ruchome
  • Uchwyt hydrauliczny z kołnierzem
  • Sonda do pomiaru narzędzia
Przesuń tabelę
Nazwa Jedn. TBI VTY 320 MC
WRZECIONO GŁ. A2-8 WRZECIONO GŁ. A2-11
WARTOŚĆ
Możliwości
   Maksymalna średnica materiału nad łożem  mm  600
   Maksymalna średnica toczenia  mm  320
   Maksymalna długość toczenia  mm 960
(opcja: 1460, 1960, 2460, 2960)
920
(opcja: 1420, 1920, 2420, 2920)
   Nachylenie łoża   30˚+30˚
Łoże
   Przejazd osi X  mm  190 + 100
   Prędkość przejazdu osi X  m/min  18
   Przejazd osi Z  mm 1 000
(opcja: 1 500, 2 000, 2 500, 3 000)
930
(opcja: 1 430, 1 930, 2 430, 2 930)
   Prędkość przejazdu w osi Z  m/min  24
   Przejazd osi Y  mm ±60
   Prędkość przejazdu osi Y  m/min 18
Wrzeciono główne
   Przelot wrzeciona  mm 87 105
   Czoło wrzeciona  A2-8 A2-11
   Napęd główny  AC – napęd pasowy
   Moc napędu  kW 26
   Zakres obrotów  obr/min 3 500 3 000
   Rozmiar uchwytu hydraulicznego  mm 254 305
Głowica rewolwerowa
   Wykonanie   Automatyczna głowica 12 – pozycyjna VDI z napędzanymi narzędziami
   Rozmiar głowicy  VDI 40
   Liczba pozycji głowicy  szt.  12
   Maksymalny wymiar narzędzia  mm x mm  25 x 25
   Maksymalna średnica narzędzia  mm 40
Wymiary i waga
   Ciężar kg 7 700
   Długość mm  3 800
   Szerokość mm 2 100
   Wysokość mm  1 900
