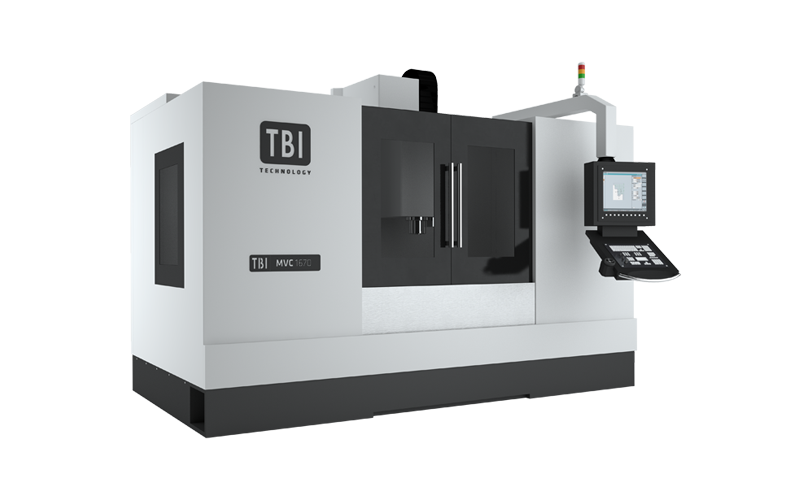

TBI MVC 2590

TBI MVC 2590

TBI MVC 2590

Seria VC to:

  • Bogaty standard wyposażenia umożliwiający dużą funkcjonalność w podstawowej cenie maszyny.

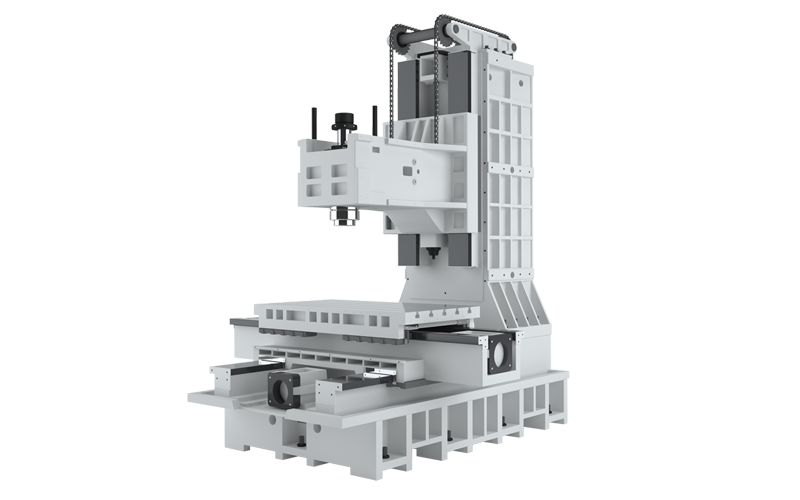

  • Kompaktowa budowa, w której zmaksymalizowano przestrzeń obróbczą w stosunku do gabarytów maszyny.

  • Stabilizacja temperaturowa wrzeciona i prowadnice ślizgowe gwarantują wysoką precyzję oraz powtarzalność obróbki.
  • Komfortowa obsługa dzięki zastosowaniu dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów, systemu przedmuchu wrzeciona oraz kółka ręcznego w podstawowym wyposażeniu maszyny.

  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.

TBI MVC 2590

TBI MVC 2590

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Heidenhain TNC 620
  • Gwintowanie bez oprawki kompensacyjnej
  • Kółko ręczne
  • Wrzeciono 12 000 obr/min napęd pasem SK 40
  • Chłodzenie przez wrzeciono 20 bar
  • System przedmuchu wrzeciona
  • System chłodzenia narzędzia powietrzem i cieczą
  • Transmisja danych V.24/RS 232-C + USB + Fast Ethernet
  • Skimmer oleju

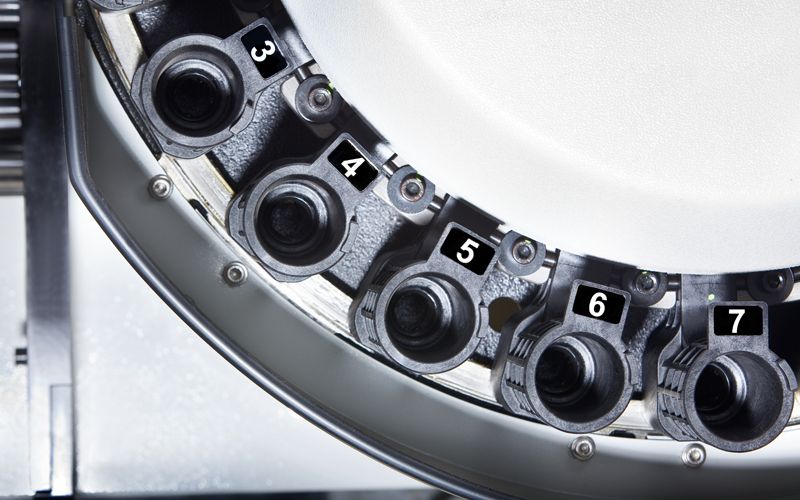

  • 24 pozycyjny magazyn narzędzi SK40

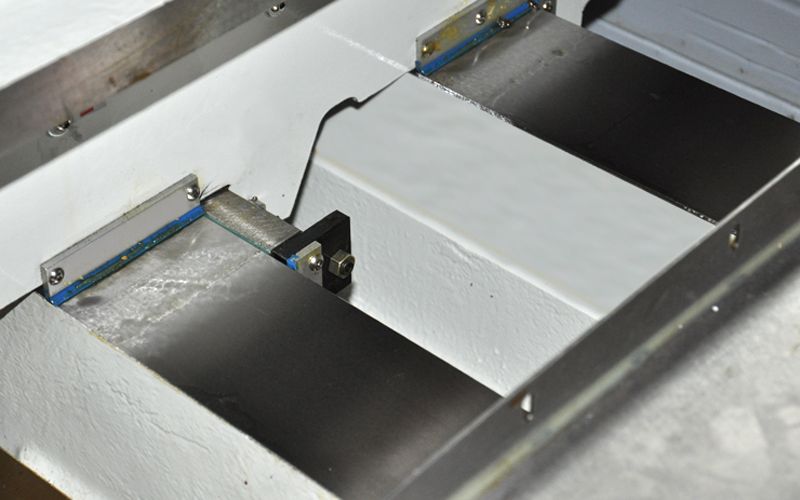

  • Teleskopowe osłony prowadnic
  • Ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • Dolny system spłukiwania wiórów

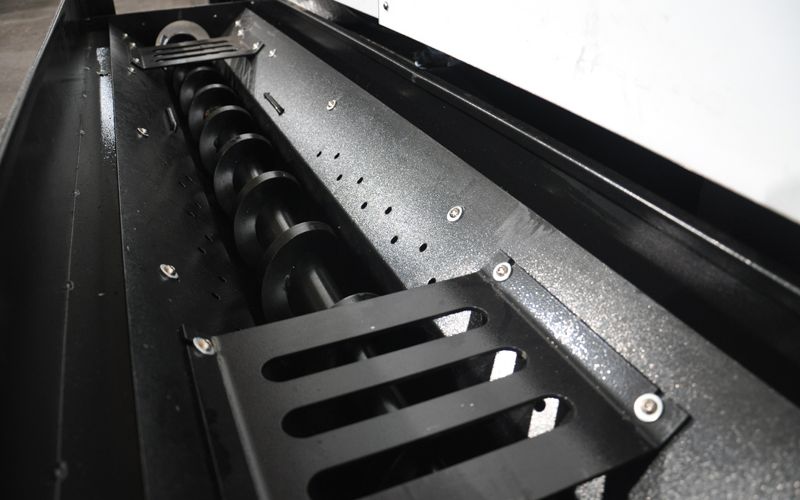

  • Zintegrowany transporter wiórów wraz z wózkiem
  • Chłodzenie szafy elektrycznej
  • Prowadnice ślizgowe
  • Stopy i śruby ustawcze
  • Oświetlenie przestrzeni roboczej
  • Automatyczne wyłącznie maszyny





Wyposażenie opcjonalne:

  • Sterowanie Heidenhain iTNC 530 / TNC 640
  • Sterowanie Siemens / Fanuc
  • Wrzeciono do 18 000 obr/min direct-drive
  • Wrzeciono do 40 000 obr/min elektrowrzeciono
  • Zwiększenie mocy silnika głównego oraz silników osiowych
  • Automatyczna przekładnia marki ZF
  • Chłodzenie przez wrzeciono od 40 do 80 bar
  • Magazyn narzędzi 30/40 pozycyjny
  • Zgrzebłowy transporter wiórów wraz z wózkiem
  • Klimatyzacja szafy elektrycznej
  • Chłodzenie śrub kulowo-tocznych
  • Liniały pomiarowe Heidenhain
  • Sonda do pomiaru narzędzia
  • Sonda do pomiaru detalu
  • Przygotowanie do montażu 4 osi
  • Numerycznie sterowane 4 oraz 4/5-osie











Przesuń tabelę
Nazwa Jedn. TBI MVC 2590
Zakres pracy
  Przesuw wzdłużny stołu – oś X mm 2 500
  Przesuw poprzeczny stołu – oś Y mm 900 / 1000
  Przesuw pionowy wrzeciennika – oś Z mm 900 / 1000
  Powierzchnia stołu mm 2 650 x 850
  Rowki T-owe (ilość x szerokość x rozstaw)   5 x 21 x 125
  Obciążenie stołu kg 4 500
  Odległość czoła wrzeciona – pow. stołu mm 250 - 1150
Wrzeciono główne
  Napęd główny   AC - napęd pasowy
  Moc napędu (S1/S6) kW 10/15
  Obroty obr/min 12 000
  Stożek wrzeciona   SK40
Wymiennik narzędzi
  Typ   dwuramienny
  Ilość narzędzi szt. 24
  Maks. średnica narzędzia mm 80
  Maks. średnica narzędzia (sąsiednie miejsce w zasobniku wolne) mm 150
  Maks. ciężar narzędzia kg 7
  Maks. długość narzędzia mm 300
Napędy osi
  Osie X/Y/Z   AC - napęd cyfrowy
  Śruby kulowo – toczne mm 63/63/50
  Ilość prowadnic rolkowych w osiach X/Y/Z szt. 2/4/2
Prędkość posuwów
   Szybki posuw w osiach X/Y/Z m/min 15/15/10
Zbiornik chłodziwa
   Pojemność l 570
   Przepływ l/min 200
Dane ogólne
   Całkowity pobór mocy kVA 55
   Długość mm 5 700
   Szerokość mm 3 500
   Wysokość mm 3 600
   Waga kg 30 000


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.
