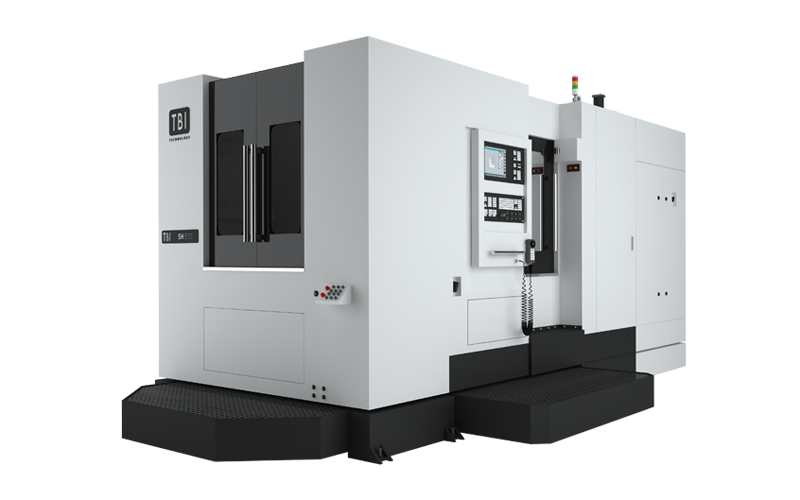

TBI SH 800

TBI SH 800

TBI SH 800

Seria SH to:

  • Precyzyjna, seryjna obróbka wielostronna oraz obróbka dużych skomplikowanych detali przestrzennych w jednym zamocowaniu.

  • Wysokowydajna produkcja, dzięki zastosowaniu wymiennika palet oraz możliwości automatyzacji procesu produkcji.

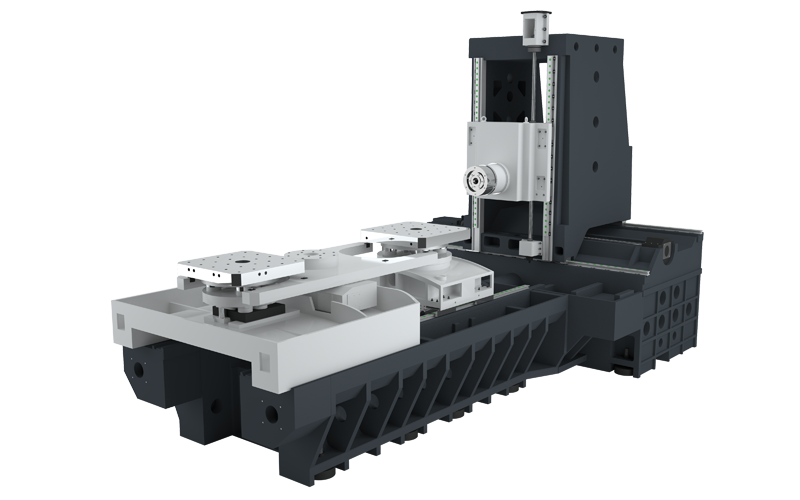

  • System przedmuchu wrzeciona, chłodzone śruby kulowo-toczne, system chłodzenia narzędzia oraz  sztywna konstrukcja gwarantują wysoką precyzjępowtarzalność obróbki.

  • Komfortowa obsługa dzięki łatwemu dostępowi do powierzchni roboczej oraz zastosowaniu dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów i kółka ręcznego w podstawowym wyposażeniu maszyny.

  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom renomowanych producentów.

TBI SH 800

TBI SH 800

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Fanuc 0iMF 10.4” wraz z Manual Guide I
  • Gwintowanie bez oprawki kompensacyjnej
  • Kółko ręczne
  • Wrzeciono 10 000 obr/min (direct-drive), 15/18,5 kW
  • System przedmuchu wrzeciona
  • System chłodzenia narzędzia
  • Skimmer oleju

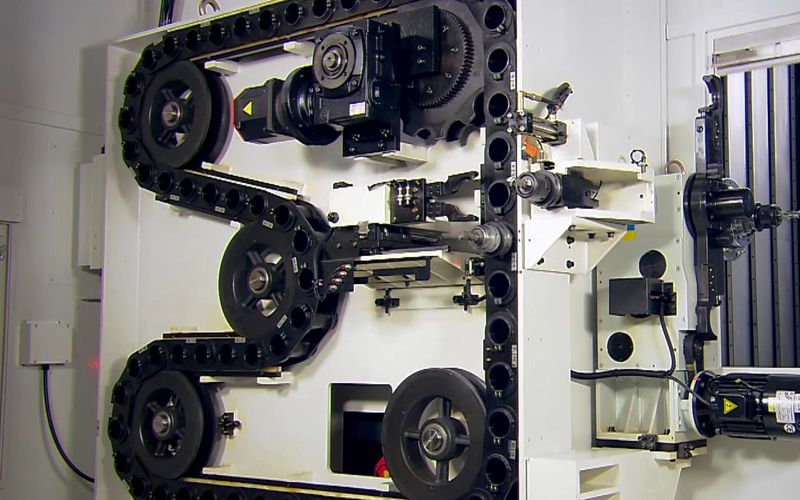

  • 40 pozycyjny magazyn narzędzi – servo motor
  • Górny system spłukiwania wiórów
  • Dolny system spłukiwania wiórów
  • Zintegrowany transporter wiórów – obustronny śrubowy oraz
  • zgrzebłowy wraz z wózkiem
  • Wymiennik palet
  • Chłodzone śruby kulowo-toczne

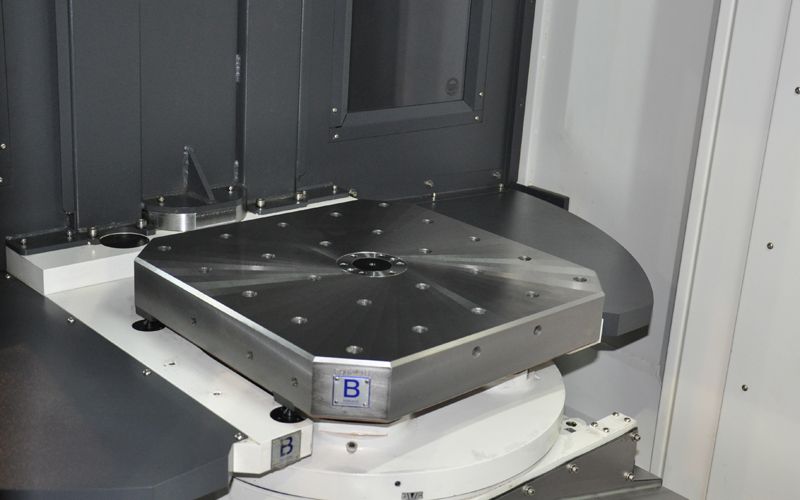

  • Stół obrotowy indeksowany co 0,001 st.
  • Oświetlenie przestrzeni roboczej
  • Automatyczne wyłącznie maszyny
  • Instrukcja obsługi i programowania, schematy elektryczne na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

  • Sterowanie Fanuc 31iMB
  • Sterowanie Heidenhain TNC 620 / 640
  • Wrzeciono 8 000 obr/min (direct-drive)
  • Zwiększenie mocy silnika wrzeciona na 22/26 kW

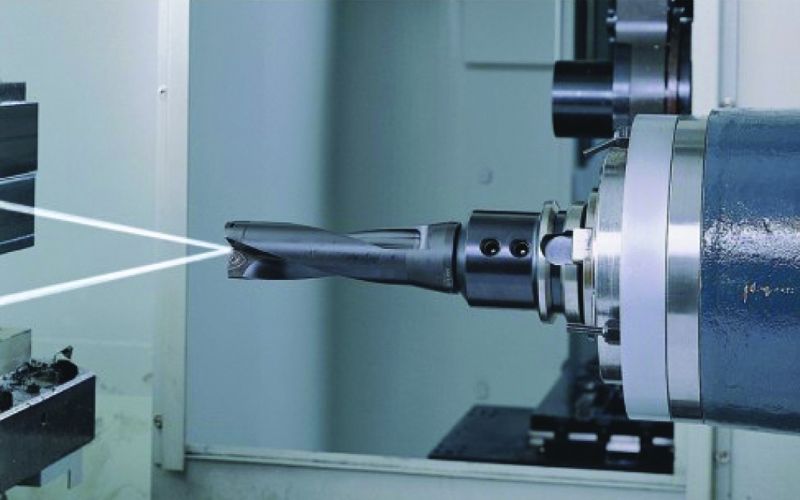

  • Chłodzenie przez wrzeciono 20 bar
  • Chłodzenie przez wrzeciono 30 bar
  • Chłodzenie przez wrzeciono 50 bar
  • Liniały pomiarowe Heidenhain
  • 40 pozycyjny magazyn narzędzi – typ łańcuchowy
  • 60 pozycyjny magazyn narzędzi – typ łańcuchowy
  • 60 pozycyjny magazyn narzędzi – servo motor
  • Klimatyzacja szafy elektrycznej
  • Układ filtracji chłodziwa
  • System paletyzacji dla 6 pozycji z automatycznym systemem kontroli
  • Sonda do pomiaru narzędzia
  • Sonda do pomiaru detalu

Standardowe

  • Sterowanie Fanuc 0iMF 10.4” wraz z Manual Guide I
  • Gwintowanie bez oprawki kompensacyjnej
  • Kółko ręczne
  • Wrzeciono 10 000 obr/min (direct-drive), 15/18,5 kW
  • System przedmuchu wrzeciona
  • System chłodzenia narzędzia
  • Skimmer oleju
  • 40 pozycyjny magazyn narzędzi – servo motor
  • Górny system spłukiwania wiórów
  • Dolny system spłukiwania wiórów
  • Zintegrowany transporter wiórów – obustronny śrubowy oraz
  • zgrzebłowy wraz z wózkiem
  • Wymiennik palet
  • Chłodzone śruby kulowo-toczne
  • Stół obrotowy indeksowany co 0,001 st.
  • Oświetlenie przestrzeni roboczej
  • Automatyczne wyłącznie maszyny
  • Instrukcja obsługi i programowania, schematy elektryczne na CD
  • Narzędzia operatora
  • Certyfikat CE

Opcjonalne

  • Sterowanie Fanuc 31iMB
  • Sterowanie Heidenhain TNC 620 / 640
  • Wrzeciono 8 000 obr/min (direct-drive)
  • Zwiększenie mocy silnika wrzeciona na 22/26 kW
  • Chłodzenie przez wrzeciono 20 bar
  • Chłodzenie przez wrzeciono 30 bar
  • Chłodzenie przez wrzeciono 50 bar
  • Liniały pomiarowe Heidenhain
  • 40 pozycyjny magazyn narzędzi – typ łańcuchowy
  • 60 pozycyjny magazyn narzędzi – typ łańcuchowy
  • 60 pozycyjny magazyn narzędzi – servo motor
  • Klimatyzacja szafy elektrycznej
  • Układ filtracji chłodziwa
  • System paletyzacji dla 6 pozycji z automatycznym systemem kontroli
  • Sonda do pomiaru narzędzia
  • Sonda do pomiaru detalu
Przesuń tabelę
Nazwa Jedn. TBI SH 800
Zakres pracy
   Przesuw wzdłużny stołu - oś X mm  1 270
   Przesuw wzdłużny stołu - oś Y mm 1 050
   Przesuw pionowy wrzeciennika - oś Z mm 1 050
   Powierzchnia stołu mm 800 x 800 x 2 szt.
   Rowki T-owe (ilość x szerokość x rozstaw)   24 x 16 x 125
   Obciążenie stołu kg 2 000
   Odległość osi wrzeciona - pow. stołu mm 50 - 1 100
   Odległość czoła wrzeciona - pow. stołu mm 230 - 1 280
   Liczba palet szt.
   Czas wymiany palety sek.
   System wymiany palet   obrotowy/automatyczny
Wrzeciono główne
   Napęd główny AC - napęd pasowy
   Moc napędu (S1/S6) kW  15/18,5
   Obroty obr/min 10 000
   Stożek wrzeciona   SK50
Wymiennik narzędzi
   Typ    dwuramienny automatyczny
   Ilość narzędzi szt.  40
   Maks. średnica narzędzia mm 125
   Maks. ciężar narzędzia kg 20
   Maks. długość narzędzia mm 600
Prędkość posuwów
   Szybki posuw w osiach X/Y/Z m/min  15/15/12
Zbiornik chłodziwa
   Chłodzenie przez wrzeciono bar  20/30/50
   Pojemność zbiornika na chłodziwo l 400
Wymiary i waga
   Długość mm  7 500
   Szerokość mm  4 200
   Wysokość mm  3 800
   Waga kg 29 000


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.

Pobierz PDF

Maszyna dostępna od ręki
