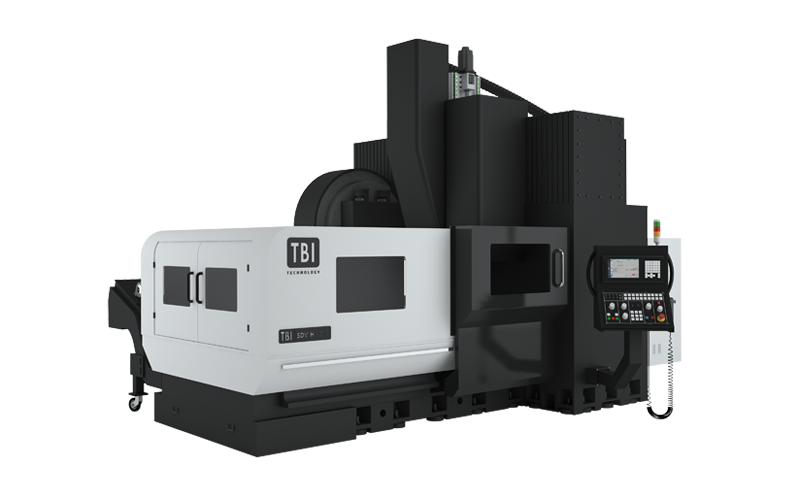

TBI SDV–H 1611

TBI SDV–H 1611

TBI SDV–H 1611

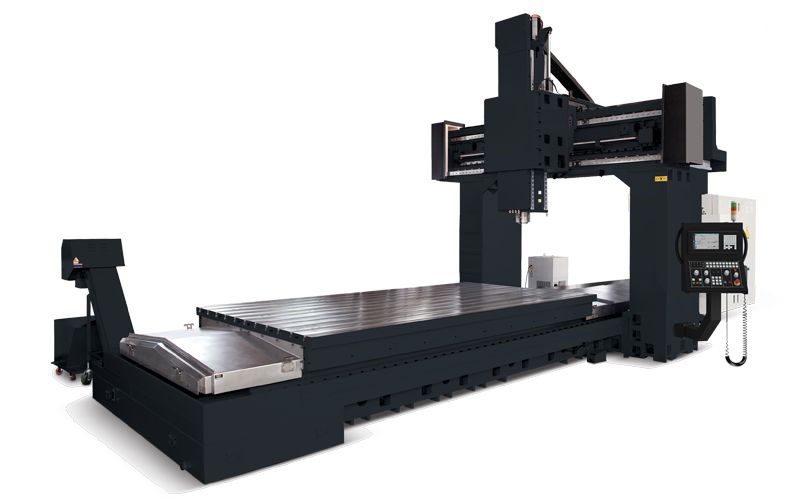

Seria SDV-H to:

  • Precyzyjna obróbka wielkogabarytowych detali o wadze od 3 do 32 ton z możliwością obróbki pięciostronnej.

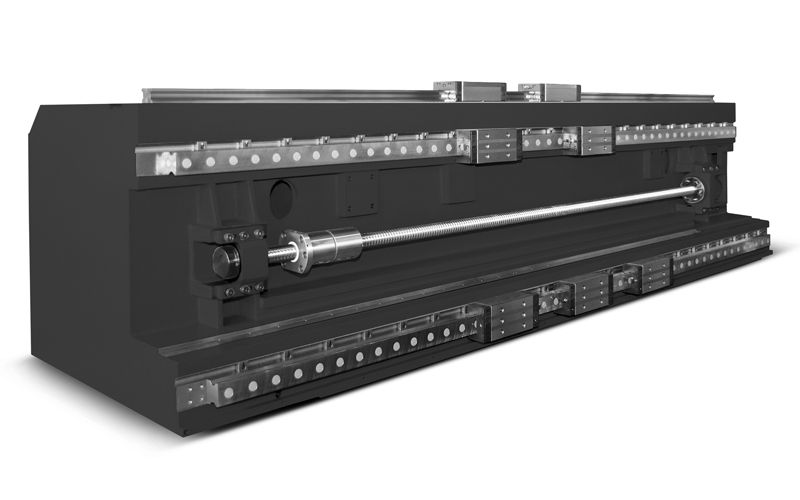

  • Sztywnazwarta konstrukcja maszyny dzięki żeliwnej konstrukcji, 4 prowadnicom w osi Z, hydraulicznemu odciążeniu osi Z.

  • Zwiększona funkcjonalność dzięki opcji zastosowania magazynu do narzędzi pionowych i poziomych oraz magazynu głowic.

  • Komfortowa obsługa dzięki możliwości załadunku i rozładunku z góry, boku oraz przodu obrabiarki.

  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.

TBI SDV–H 1611

TBI SDV–H 1611

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Heidenhain TNC 620
  • Gwintowanie bez oprawki kompensacyjnej
  • Kółko ręczne

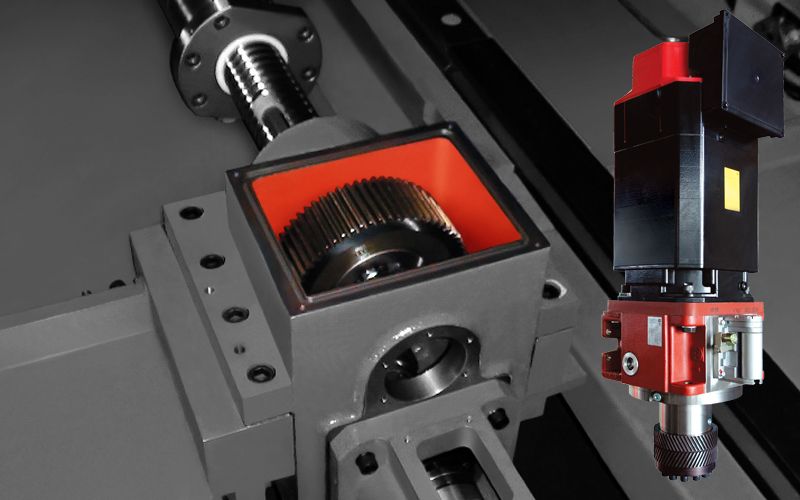

  • Wrzeciono z przekładnią 20 – 4 000 obr/min
  • System przedmuchu wrzeciona
  • System chłodzenia narzędzia powietrzem i cieczą
  • Transmisja danych RS 232-C
  • Ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • Układ sprężonego powietrza
  • Zintegrowany transporter wiórów – śrubowy obustronny oraz taśmowy
  • Wózek na wióry
  • Chłodzenie szafy elektrycznej
  • Stopy i śruby ustawcze
  • Oświetlenie przestrzeni roboczej
  • Automatyczne wyłącznie maszyny
  • Instrukcja obsługi i programowania, schematy elektryczne na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

  • Sterowanie Heidenhain TNC 640
  • Sterowanie Fanuc 0iMF / 31iMB
  • Sterowanie Siemens 828D / 840
  • Wrzeciono direct-drive z przekładnią ZF
  • Chłodzenie przez wrzeciono do 50 bar
  • Liniały pomiarowe Heidenhain
  • Rozszerzenie przejazdu osi Z do 1400 mm
  • Zwiększenie prześwitu pod belką do 700 mm
  • Magazyn narzędzi 24/32/40/60/80 pozycyjny
  • Magazyn do narzędzi pionowych lub poziomych
  • Magazyn głowic
  • Możliwość montażu różnych głowic
  • Sonda do pomiaru narzędzia
  • Sonda do pomiaru detalu
Przesuń tabelę
Nazwa Jedn. TBI SDV-H 1611
Zakres pracy
   Przesuw wzdłużny – oś X mm 1 600
   Przesuw poprzeczny – oś Y mm 1 100
   Przesuw pionowy– oś Z mm 760
   Powierzchnia stołu mm 1 600 x 1 000
   Rowki T-owe (ilość x szerokość x rozstaw)   7 x 22 x 150
   Obciążenie stołu kg 3 000
   Odległość pomiędzy kolumnami mm 1 200
Wrzeciono główne
   Odległość czoło wrzeciona – powierzchnia stołu mm 250 - 1 000
   Napęd główny   pasowy i przekładnia
   Moc napędu (S1/S6)  kW 18/22 (22/26)
   Obroty obr/min  20 - 4000
   Stożek wrzeciona   SK50
Magazyn narzędzi
   Wykonanie    dwuramienny
   Ilość narzędzi szt.  24 (32/40)
   Maks. średnica narzędzia mm 125
   Maks. średnica narzędzia (sąsiednie miejsce w zasobniku wolne) mm 210
   Maks. ciężar narzędzia kg 20
   Maks. średnica narzędzia  mm 350
Napędy osi
   Osie X/Y/Z    AC - napęd cyfrowy
   Prowadnice rolkowe w osiach X/Y/Z  mm 65/65/45
Prędkość posuwów
   Szybki posuw w osiach X/Y/Z m/min 15/15/12 (20/20/15)
Wymiary i waga
   Długość mm 5 210
   Szerokość mm 4 650
   Wysokość mm 4 350
   Waga kg 20 000
