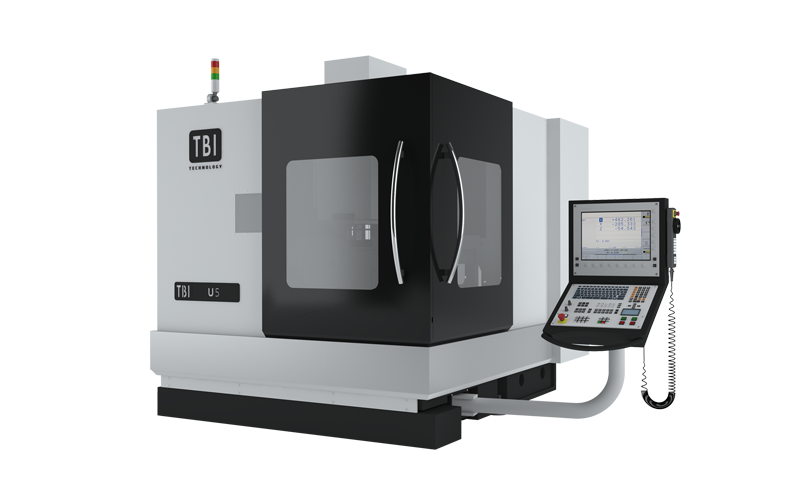

TBI U5

TBI U5

TBI U5

Seria U5 to:

  • Bogaty standard wyposażenie dedykowany do obróbki skomplikowanych kształtów w pięciu płaszczyznach

  • Precyzyjna i wysokiej jakości obróbka poprzez zastosowanie liniałów pomiarowych oraz stabilizacji temperaturowej wrzeciona

  • Idealne wykończenie powierzchni gwarantuje wrzeciono direct-drive oraz obróbka w jednym zamocowaniu

  • Komfortowa obsługa uzyskana przez zastosowanie dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów, systemu przedmuchu wrzeciona oraz kółka ręcznego w podstawowym wyposażeniu maszyny
  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom oraz komponentom renomowanych producentów

TBI U5

TBI U5

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Heidenhain TNC 640
  • Gwintowanie bez oprawki kompensacyjnej
  • Kółko ręczne

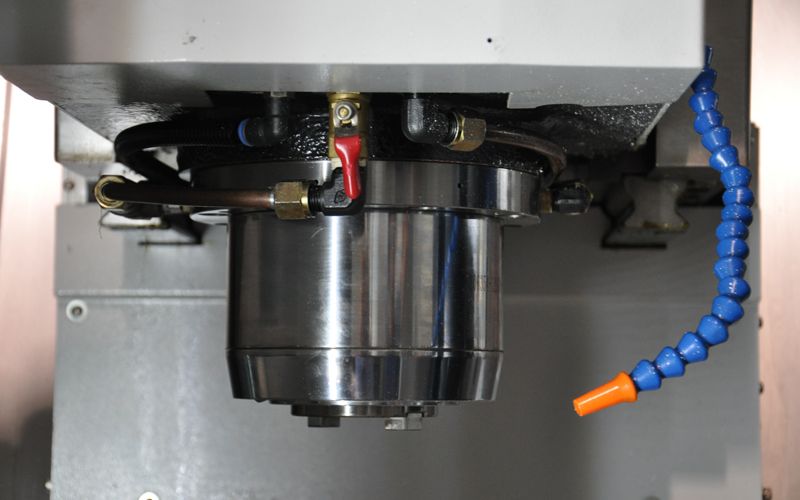

  • Wrzeciono direct-drive
  • Chłodzenie przez wrzeciono 20 bar
  • System przedmuchu wrzeciona
  • Liniały pomiarowe Heidenhain X/Y/Z

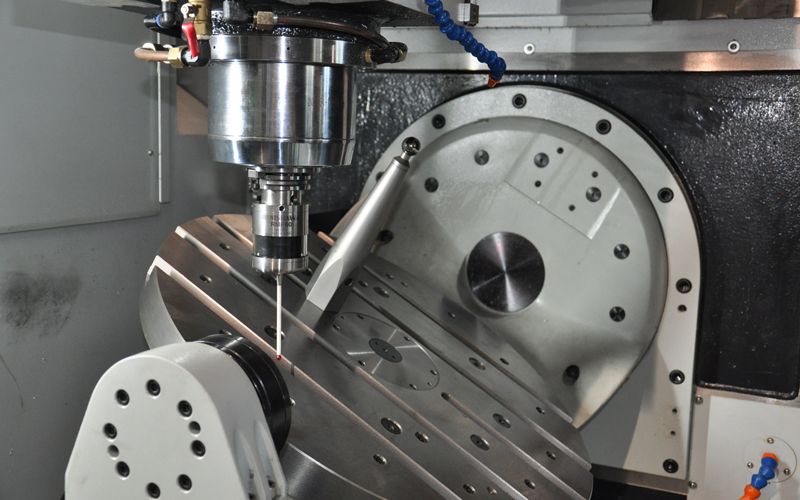

  • Stół uchylno-obrotowy
  • Skimmer oleju
  • Transmisja danych RS 232-C

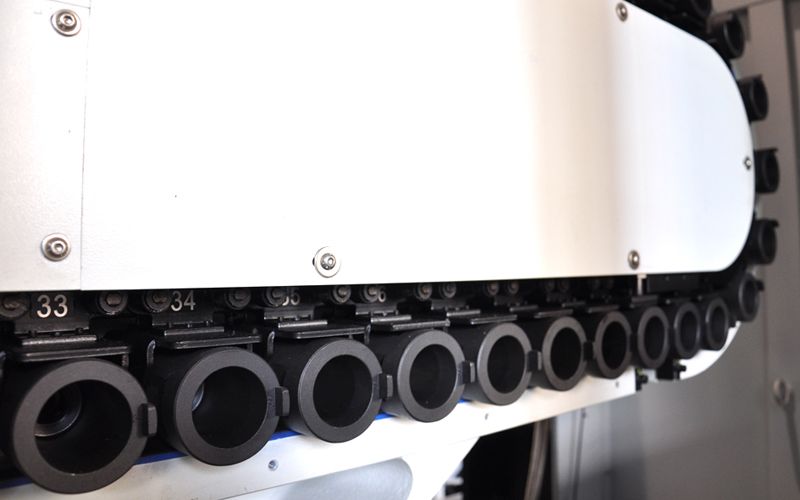

  • 32 pozycyjny magazyn narzędzi
  • Klimatyzacja szafy elektrycznej
  • Ręczne pistolety do spłukiwania przestrzeni roboczej (powietrzem i
  • cieczą)
  • Dynamiczne monitorowanie kolizji
  • Dolny system spłukiwania wiórów
  • Zintegrowany transporter wiórów wraz z wózkiem
  • Oświetlenie przestrzeni roboczej
  • Automatyczne wyłącznie maszyny
  • Instrukcja obsługi i programowania, schematy elektryczne na CD
  • Narzędzia operatora
  • Certyfikat CE

 Wyposażenie opcjonalne:

  • Sterowanie Siemens 840D sl
  • Wrzeciono do 30 000 obr/min
  • Chłodzenie przez wrzeciono do 70 bar
  • Magazyn narzędzi do 60 pozycji
  • Układ filtracji chłodziwa
  • Cykl pomiarowy OPT
  • Sonda do pomiaru narzędzia
  • Sonda do pomiaru detalu
  • Chłodzenie śrub kulowo-tocznych
Przesuń tabelę
Nazwa Jedn. TBI U5
Zakres pracy
  Przesuw wzdłużny– oś X    620
  Przesuw poprzeczny – oś Y    520
  Przesuw pionowy wrzeciennika – oś Z    460
  Powierzchnia stołu   Ø 650
  Rowki T-owe   5 x 14(18) x 100
  Obciążenie stołu (praca w 5 osiach)   300
  Obciążenie stołu (praca w 3 osiach)   500
  Odległość czoła wrzeciona – pow. stołu    140 - 600
  Odległość czoła wrzeciona – kolumna    170
  Obrót stołu w osi C    360'
  Uchyl stołu w osi A   + 40/ / -110'
Wrzeciono główne
   Napęd główny    Direct-drive
   Moc napędu (S1 / S6) kW 10 / 15
   Obroty    obr./min. 12 000
   Stożek wrzeciona      SK 40
Wymiennik narzędzi
   Wykonanie    dwuramienny
   Ilość narzędzi    szt. 32 / 40 / 60
   Maks. średnica narzędzia mm 76
   Maks. średnica narzędzia (sąsiednie miejsce w zasobniku wolne)    mm 127
   Maks. ciężar narzędzia    kg 7
   Maks. długość narzędzia     mm 250
   Czas wymiany narzędzia    s 1,3
Prędkość posuwów
   Szybki posuw w osiach X / Y / Z    m/min 36 / 36 / 36
   Maks. prędkość obrotowa stołu w osi C   obr/min 25
   Maks. prędkość uchyłu stołu  obr/min 25
Zbiornik chłodziwa
   Pojemność    l 240
Wymiary i waga
   Długość    mm 3 400
   Szerokość    mm 2 900
   Wysokość    mm 2 600
   Waga kg 7 500

Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.
