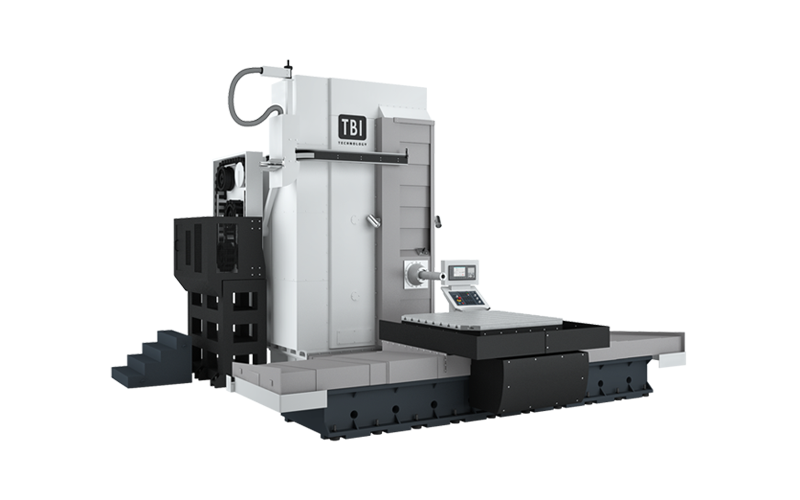

Wytaczarka TBI HBM - 5T

Główne cechy produktu:

  • sterowanie Fanuc 32iMB (opcja Siemens / Heidenhain)
  • kółko ręczne
  • wielkogabarytowa obróbka dzięki dużym rozmiarom stołu oraz ruchomej kolumnie
  • korpus obrabiarki wykonany z żeliwa lub konstrukcja spawana

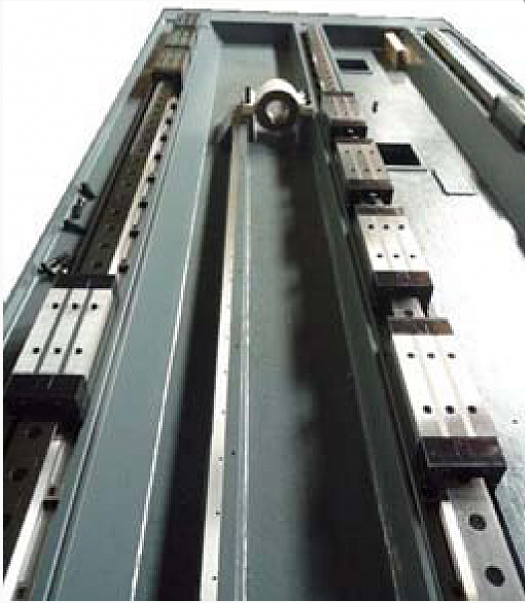

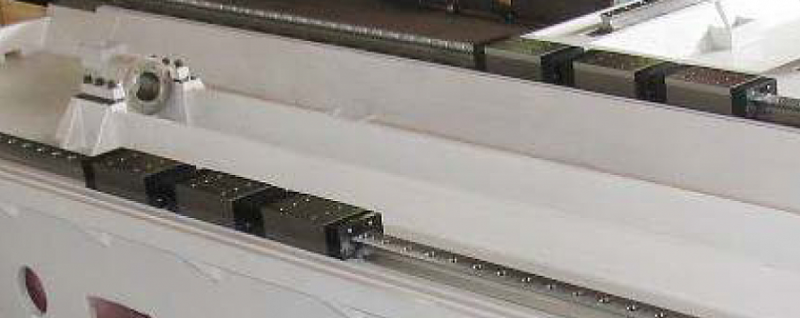

  • liniowe prowadnice w osiach X/Z, ślizgowe prowadnice w osi Y
  • liniały pomiarowe Heidenhain
  • stabilizacja temperaturowa wrzeciona oraz przekładni
  • system chłodzenia narzędzia
  • system kontroli wibracji wrzeciona SVS
  • hydrauliczna przeciwwaga wrzeciennika
  • stół obrotowy indeksowany co 0,001 st.
  • skimmer oleju

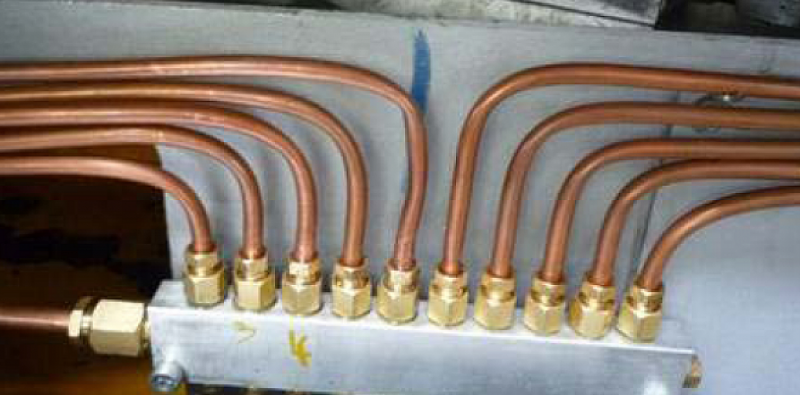

  • centralny układ smarowania

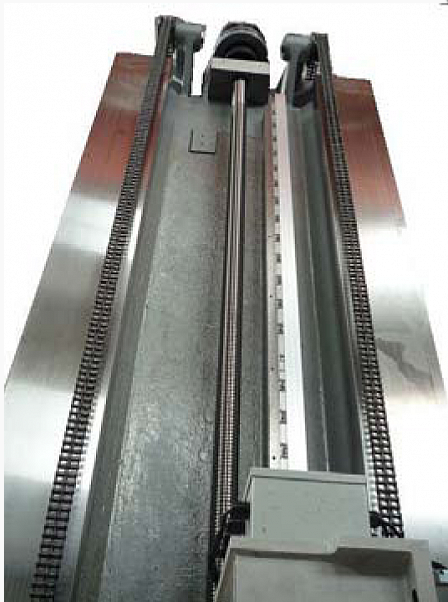

  • wysokiej klasy śruby kulowo-toczne obustronnie łożyskowane
  • enkodery absolutne

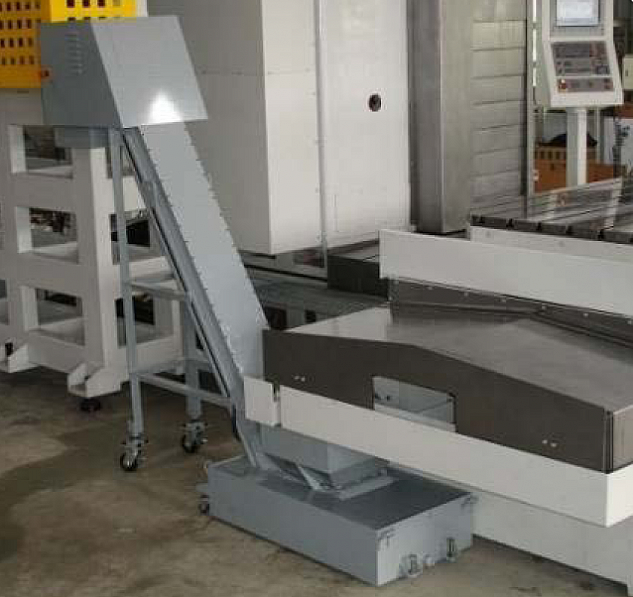

  • zgrzebłowy transporter wiórów
  • enkoder w osi B
  • wysokie moce napędów i momentów obrotowych do wysokowydajnej obróbki

Sprawdź pozostałe wytaczarki HBM, wytaczarki wielkogabarytowe, obrabiarki oraz maszyny dostępne w centrum obróbczym CNC.

Przesuń tabelę
Nazwa Jedn. TBI HBM-5T
Zakres pracy
   Przesuw wzdłużny stołu – oś X mm 3 500 (4 500  5 500 opcja)
   Przesuw poprzeczny stołu – oś Y mm 2 600 (3 200 opcja)
   Przesuw pionowy wrzeciennika – oś Z mm 1 400 (2 000 opcja)
   Przesuw pinoli – oś W mm 700
   Powierzchnia stołu mm 1 800 x 2 200 (2 500 x 2 500 opcja)
   Rowki T-owe (ilość x szerokość x rozstaw) 11 x 22 x 160 (15 x 28 x 160 opcja)
   Obciążenie stołu kg 15 000 (20 000 opcja)
   Odległość czoła wrzeciona – pow. stołu mm 10-2 600
Wrzeciono główne
   Napęd główny Przekładnia ZF
   Moc napędu (S1 / S6) kW 37 / 45
   Obroty obr/min 3 000
   Stożek wrzeciona   ISO 50
Magazyn narzędzi
   Ilość narzędzi szt. 60
   Maks. średnica narzędzia mm 125
Prędkość posuwów
   Szybki posuw w osiach X / Y / Z m/min 10 / 10 / 10

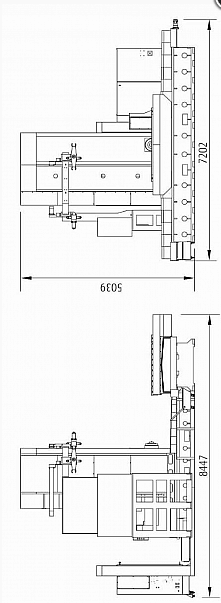

Dane ogólne
   Długość mm 8 450
   Szerokość mm 6 980
   Wysokość mm 5 040
   Waga kg 49 000

Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.

Maszyna dostępna od ręki
