TBI VC 1270 HH XL New Line

TBI VC 1270 HH XL New Line

TBI VC 1270 HH XL New Line

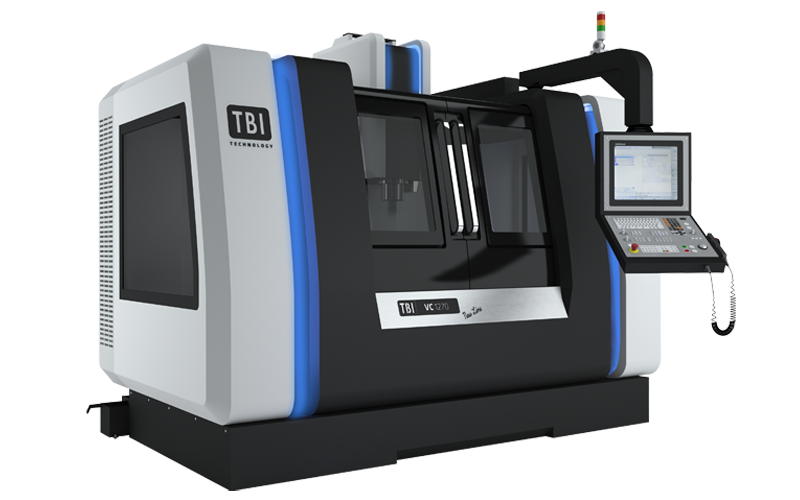

Pionowe centra obróbkowe - VC 1270 HH XL New Line

Seria VC to:

  • Bogaty standard wyposażenia umożliwiający dużą funkcjonalność w podstawowej cenie maszyny.

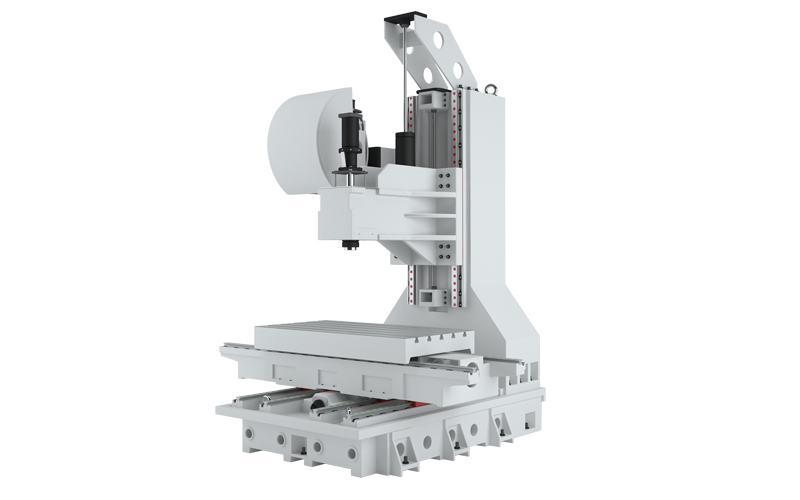

  • Kompaktowa budowa, w której zmaksymalizowano przestrzeń obróbczą w stosunku do gabarytów maszyny.

  • Stabilizacja temperaturowa wrzeciona i sztywna konstrukcja gwarantują wysoką precyzję oraz powtarzalność obróbki.

  • Komfortowa obsługa dzięki zastosowaniu dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów, system przedmuchu wrzeciona oraz kółka ręcznego w podstawowym wyposażeniu maszyny.

  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.

TBI VC 1270 HH XL New Line

TBI VC 1270 HH XL New Line

Wybierz informację

Pionowe centrum obróbkowe VC 1270 HH 620

Wyposażenie standardowe:

  • sterowanie Heidenhain TNC 620 (możliwość zmiany na TNC 640)
  • możliwość zmiany wyposażenia do VC SPEED
  • gwintowanie bez oprawki kompensacyjnej
  • kółko ręczne
  • wrzeciono 12 000 obr/min
  • chłodzenie przez wrzeciono 20 bar
  • system przedmuchu wrzeciona

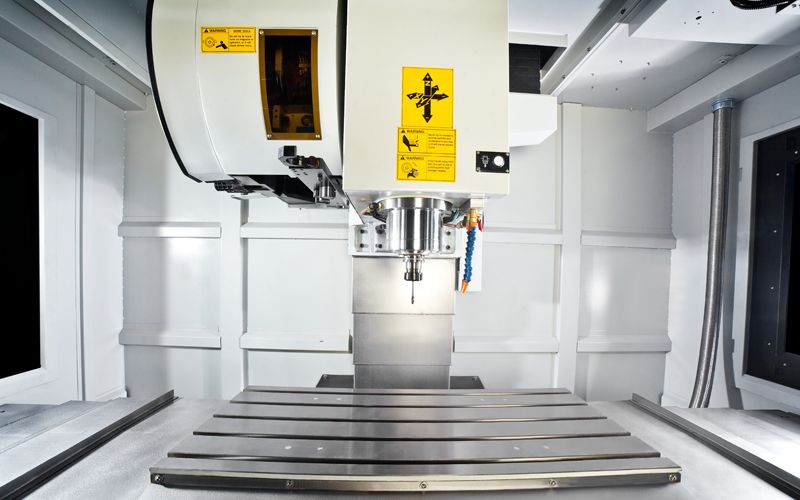

  • powiększenie stołu - wersja XL (powierzchnia 1450x700 mm, nośność 1500
    kg)
  • system chłodzenia narzędzia powietrzem i cieczą
  • transmisja danych V.24/RS 232-C + USB + Fast Ethernet
  • skimmer oleju

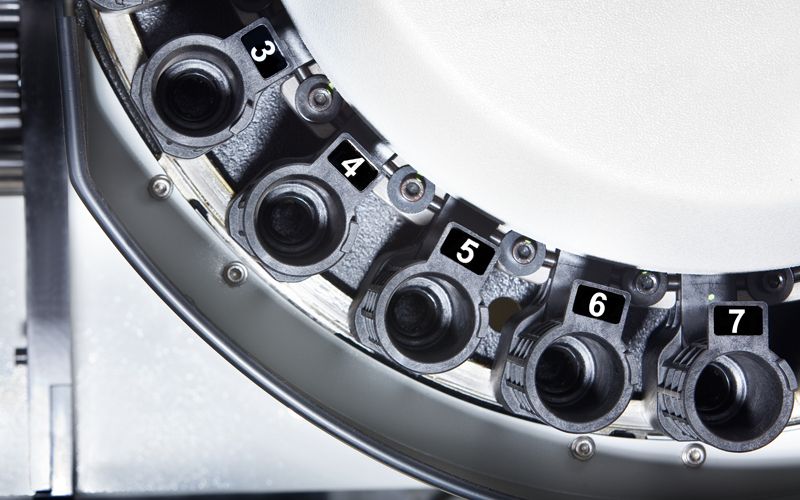

  • 24 pozycyjny magazyn narzędzia SK40
  • ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • dolny system spłukiwania wiórów
  • zintegrowany śrubowy transporter wiórów z wózkiem
  • chłodzenie szafy elektrycznej
  • układ filtracji chłodziwa





Wyposażenie opcjonalne:

  • sterowanie Heidenhain TNC 640
  • chłodzenie przez wrzeciono od 40 do 80 bar
  • liniały pomiarowe Heidenhain
  • prowadnice ślizgowe
  • przygotowanie do montażu 4 osi
  • numerycznie sterowane 4 oraz 4/5 osie
  • automatyczna przekładnia marki ZF
  • zwiększenie mocy silnika głównego oraz silników osiowych
  • magazyn narzędzi 30/40 pozycyjny
  • chłodzenie śrub kulowo-tocznych
  • zgrzebłowy transporter wiórów z wózkiem
  • klimatyzacja szafy elektrycznej
  • sonda do pomiaru narzędzia
  • sonda do pomiaru detalu

Zapoznaj się z innymi pionowymi centrami obróbkowymi cerii VC.

Przesuń tabelę
Nazwa Jedn. TBI VC 1270 XL
Zakres pracy
   Przesuw wzdłużny stołu – oś X mm 1 200
   Przesuw poprzeczny stołu – oś Y mm 700
   Przesuw pionowy wrzeciennika – oś Z mm 700
Stół
   Powierzchnia stołu mm 1 450 x 700
   Rowki T-owe (ilość x szerokość x rozstaw)   5 x 18 x 100
   Ładowność kg 1 500
Posuwy szybkie
   Oś X / Y / Z m/min 36 / 36 / 36
Wrzeciono
   Typ mocowania narzędzi   SK 40
   Zakres obrotów obr/min 12 000
Moc napędu
   Wrzeciono główne - sterowanie Heidenhain (S1 / S6) kW 10 / 17
Magazyn narzędzi
   Ilość narzędzi (std. / opcja) szt. 24 / 30
   Maks. długość narzędzia mm 300
   Maks. średnica narzędzia mm 80 - 150
Dane ogólne
   Całkowity pobór mocy kVA 35
   Długość mm 3 400
   Szerokość mm 2 250
   Wysokość mm 2 800
   Waga kg 7 700


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.



Maszyna dostępna od ręki
