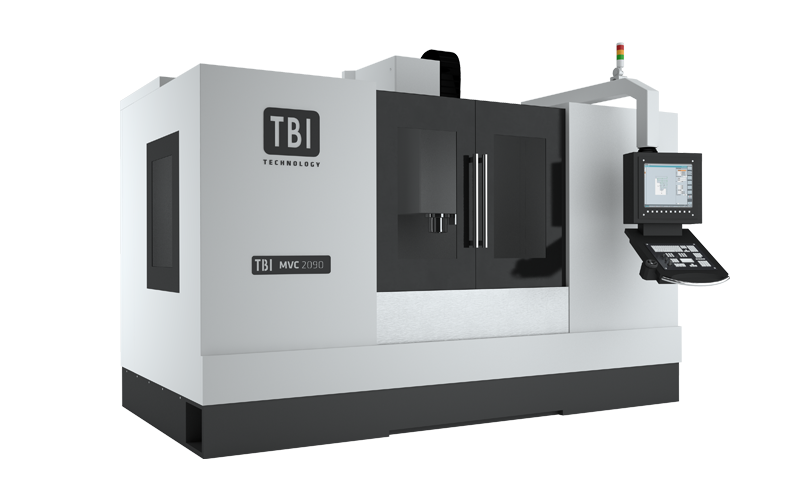

TBI MVC 1890 HH (SK50)

TBI MVC 1890 HH (SK50)

TBI MVC 1890 HH (SK50)

Seria MVC to:

  • Bogaty standard wyposażenia umożliwiający dużą funkcjonalność w podstawowej cenie maszyny.

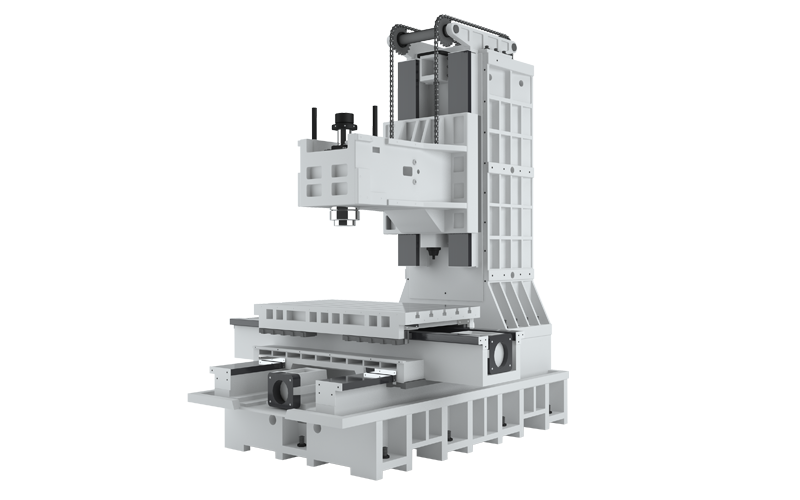

  • Kompaktowa budowa, w której zmaksymalizowano przestrzeń obróbczą w stosunku do gabarytów maszyny.

  • Stabilizacja temperaturowa wrzeciona i prowadnice ślizgowe gwarantują wysoką precyzję oraz powtarzalność obróbki.
  • Komfortowa obsługa dzięki zastosowaniu dolnego systemu spłukiwania wiórów, zintegrowanego transportera wiórów, systemu przedmuchu wrzeciona oraz kółka ręcznego w podstawowym wyposażeniu maszyny.

  • Dostępność części zamiennych dzięki uniwersalnym rozwiązaniom technicznym oraz komponentom światowych producentów.



PROMOCJA
Pionowe centrum obróbkowe
TBI MVC 1890 (SK50)
Cena katalogowa: 1 067 638 zł netto

Cena promocyjna: 979 094 zł netto



Liczba obrabiarek w promocji ograniczona. Cena nie zawiera kosztów transportu, uruchomienia i szkolenia w siedzibie kupującego.
Informacje zawarte na niniejszej stronie nie stanowią oferty w rozumieniu art. 66 i n. k.c. lecz zaproszenie do zawarcia umowy w rozumieniu art. 71 k.c.

TBI MVC 1890 HH (SK50)

TBI MVC 1890 HH (SK50)

Wybierz informację

Wyposażenie:
  • Sterowanie Heidenhain TNC 620
  • Gwintowanie bez oprawki kompensacyjnej
  • Kółko ręczne
  • Wrzeciono 8000 obr/min napęd pasem SK50, QAN 260 L
  • Chłodzenie przez wrzeciono 20 bar
  • System przedmuchu wrzeciona
  • System chłodzenia narzędzia powietrzem i cieczą
  • Transmisja danych USB + Fast Ethernet
  • Skimmer oleju

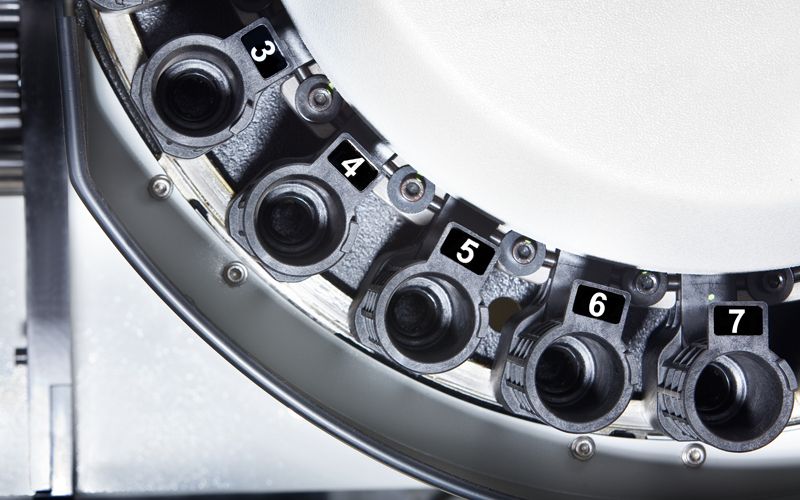

  • 24 pozycyjny magazyn narzędzi SK50
  • Teleskopowe osłony prowadnic
  • Ręczne pistolety do spłukiwania powierzchni roboczej (wodą i powietrzem)
  • Dolny system spłukiwania wiórów
  • Zintegrowany transporter wiórów wraz z wózkiem
  • Chłodzenie szafy elektrycznej
  • Liniały pomiarowe Heidenhain

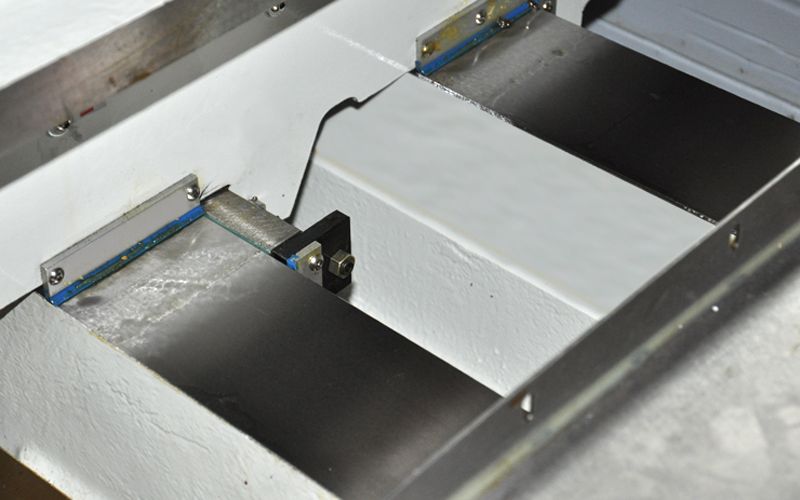

  • Prowadnice ślizgowe
  • Stopy i śruby ustawcze
  • Oświetlenie przestrzeni roboczej
  • Automatyczne wyłącznie maszyny
  • Instrukcja obsługi i programowania, schematy elektryczne na CD
  • Narzędzia operatora
  • Certyfikat CE
  • Oprogrwamowanie ZW3D CAD/CAM moduł 3xMachining - GRATIS
  • Komplet sond Renishaw (W skład kompletu wchodzi: sonda detalu RMP60 (SK50) i sonda  narzędzia NC4 z bezdotykowym systemem ustawiania narzędzi.)

Przesuń tabelę
Nazwa Jedn. TBI MVC 1890
Zakres pracy
  Przesuw wzdłużny stołu – oś X mm 1 800
  Przesuw poprzeczny stołu – oś Y mm 900 / 1000
  Przesuw pionowy wrzeciennika – oś Z mm 900 / 1000

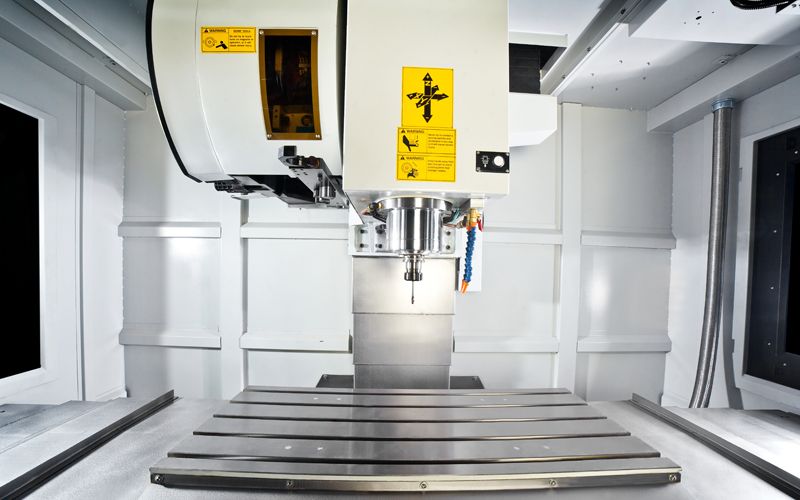

  Powierzchnia stołu mm 1950 x 850
  Rowki T-owe (ilość x szerokość x rozstaw)   5 x 22 x 150
  Obciążenie stołu kg 2 500
  Odległość czoła wrzeciona – pow. stołu mm 250 - 1 050
Wrzeciono główne
  Napęd główny   AC napęd pasowy
  Moc napędu (S1/S6) kW 20/37
  Obroty obr/min 8000
  Stożek wrzeciona   SK50
Wymiennik narzędzi
  Typ   dwuramienny
  Ilość narzędzi szt. 24
  Maks. średnica narzędzia mm 80
  Maks. średnica narzędzia (sąsiednie miejsce w zasobniku wolne) mm 150
  Maks. ciężar narzędzia kg 7
  Maks. długość narzędzia mm 300
Napędy osi
  Osie X/Y/Z   AC - napęd cyfrowy
  Śruby kulowo – toczne mm 63/63/63
  Ilość prowadnic rolkowych w osiach X/Y/Z szt. 2/4/2
Prędkość posuwów
   Szybki posuw w osiach X/Y/Z m/min 20/20/15
Zbiornik chłodziwa
   Pojemność l 560
   Przepływ l/min 200
Dane ogólne
   Całkowity pobór mocy kVA 55
   Długość mm 4 900
   Szerokość mm 3 265
   Wysokość mm 3 600
   Waga kg 20 000


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.

Maszyna dostępna od ręki
