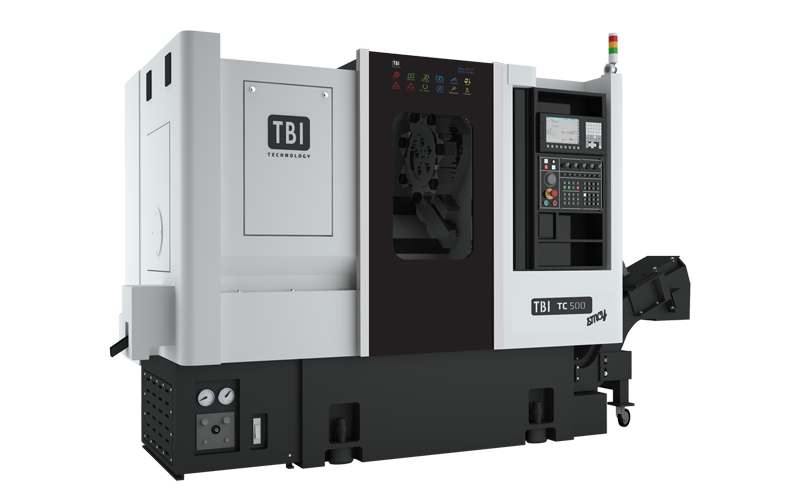

TBI TC 500 SMCY

TBI TC 500 SMCY

TBI TC 500 SMCY

W modelu SMCY w standardzie: głowica z napędzanymi narzędziami, przeciwwrzeciono i oś Y.

  • Bogaty standard w cenie podstawowej umożliwiający wysokowydajną produkcję seryjną detali.
  • Napęd głowicy servo gwarantujący redukcję czasów ubocznych oraz szybkie pozycjonowanie.
  • Komfortowa obsługa i łatwe odprowadzanie wiórów dzięki pochyleniu łoża pod kątem 75 st., systemowi transportowania detalu oraz zgrzebłowemu transporterowi wiórów w podstawowym wyposażeniu maszyny.
  • Super szybka dzięki posuwom we wszystkich osiach o prędkości 30 m/min.

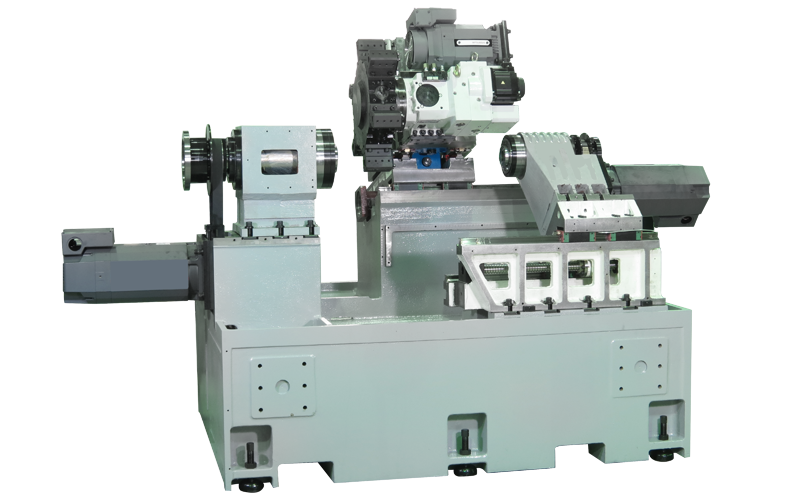

  • Osie X i Y posiadają szerokie i hartowane liniowe prowadnice, które zapewniają sztywność i dokładność obróbki.

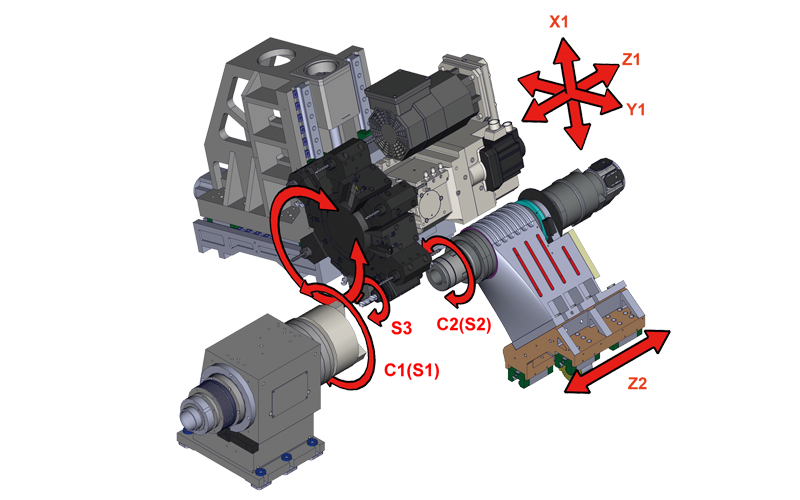

  • Dodatkowe przesunięcie głowicy rewolwerowej w osi Y o 80 mm (40 mm od osi wrzeciona) zwiększająca możliwości i wielozadaniowość tokarki.
  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom renomowanych producentów.

TBI TC 500 SMCY

TBI TC 500 SMCY

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Fanuc Mate 0iTF 8.4” wraz z Manual Guide 0i
  • Szybkozmienna głowica hydrauliczna – servo napęd
  • Głowica z napędzanymi narzędziami
  • Tulejowy uchwyt tokarski wrzeciona głównego 203 mm
  • Tulejowy uchwyt tokarski przeciwwrzeciona 152 mm
  • Oś Y
  • Oś C wrzeciona
  • Przeciwwrzeciono z napędem bezpośrednim
  • Oś C przeciwwrzeciona
  • Maksymalna średnica pręta we wrzecionie 65 mm
  • System chłodzenia narzędzia
  • Interfejs do podajnika pręta
  • Łapa detalu
  • Taśmowy transporter detalu
  • Zgrzebłowy transporter wiórów
  • Zestaw 12 oprawek do głowicy narzędziowej
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Wyposażenie opcjonalne:

Standardowe

  • Sterowanie Fanuc Mate 0iTF 8.4” wraz z Manual Guide 0i
  • Szybkozmienna głowica hydrauliczna – servo napęd
  • Głowica z napędzanymi narzędziami
  • Tulejowy uchwyt tokarski wrzeciona głównego 203 mm
  • Tulejowy uchwyt tokarski przeciwwrzeciona 152 mm
  • Oś Y
  • Oś C wrzeciona
  • Przeciwwrzeciono z napędem bezpośrednim
  • Oś C przeciwwrzeciona
  • Maksymalna średnica pręta we wrzecionie 65 mm
  • System chłodzenia narzędzia
  • Interfejs do podajnika pręta
  • Łapa detalu
  • Taśmowy transporter detalu
  • Zgrzebłowy transporter wiórów
  • Zestaw 12 oprawek do głowicy narzędziowej
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE

Opcjonalne

Przesuń tabelę
Nazwa Jedn. TBI TC 500 SMCY
Możliwości
   Maksymalna średnica materiału nad łożem (bez łapy detalu) mm 500
   Maksymalna średnica materiału nad łożem (z łapą detalu) mm 400
   Maksymalna średnica toczenia mm 300
   Maksymalna długość toczenia (z uchwytem tulejowym) mm 500
Łoże
   Przejazd osi X mm 250
   Przejazd osi Y mm 80 +- 40
   Przejazd osi Z mm 500
   Przejazd osi Z1 mm 400
   Prędkość przejazdu we wszystkich osiach m/min 30
Wrzeciono główne
   Przelot wrzeciona mm 66
   Maks. średnica pręta we wrzecionie mm 65
   Napęd główny silnik AC
   Moc napędu kW 11
   Obroty obr/min 4 000
   Rozmiar uchwytu tokarskiego mm 203
Głowica rewolwerowa
   Wykonanie   servo + napędzane narzędzia
   Liczba narzędzi szt. 12
   Gniazdo narzędziowe   BMT-55 Power Control
   Maksymalny wymiar narzędzia mm 25 ○ 25 / 32
Przeciwwrzeciono
   Maks. średnica pręta mm 30
   Obroty obr/min 4 000
Śruby kulowe
   Oś X, Z Ø 32*P10
   Silniki osi X, Z kW 1,5
Układ chłodzenia
   Wydajność pompy chłodzenia l/min 75
   Ciśnienie pompy chłodzenia bar 5
   Pojemność zbiornika l 240
   Wydajność pompy hydraulicznej l/min 30
   Ciśnienie pompy hydraulicznej bar 25
Układ smarowania
   Pojemność zbiornika  l 2
   Ciśnienie pompy bar 15
Wymiary i waga
   Długość mm 2 450 (3 350)
   Szerokość mm 1 650
   Wysokość mm 1 750
   Waga kg 5 900


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.
