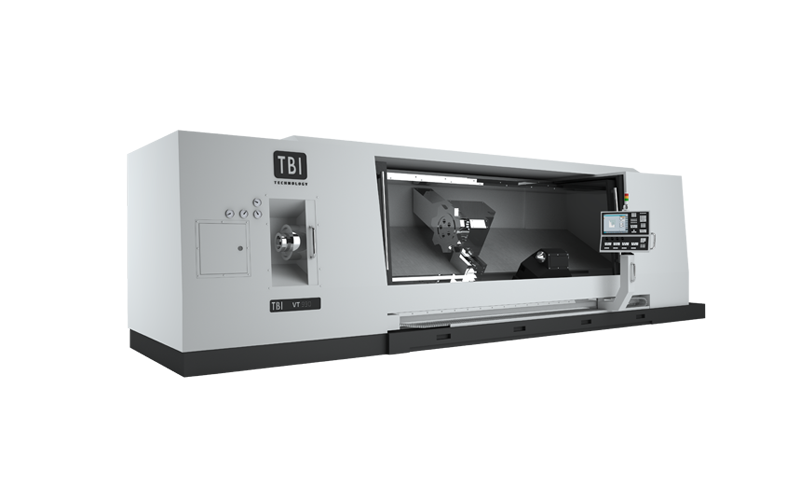

TBI VT 990

TBI VT 990

TBI VT 990

Seria VT to:

  • Obróbka ciężka detali wielkogabarytowych o maksymalnej długości toczenia do 6 metrów.

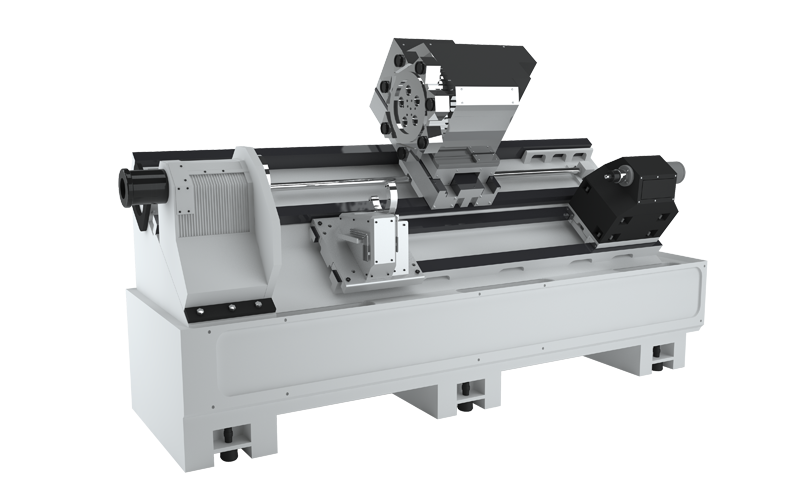

  • Duża stabilność i bardzo wysoka sztywność obrabiarki dzięki przewymiarowanemu monolitycznemu odlewowi żeliwnemu oraz prowadnicom ślizgowym we wszystkich osiach.

  • Komfortowa obsługa i łatwe odprowadzanie wiórów dzięki pochyleniu łoża, transporterowi wiórów w cenie podstawowej oraz przesuwnemu pulpitowi.

  • Zwiększona funkcjonalność dzięki możliwościom zastosowania przeciwwrzeciona, głowic z napędzanymi narzędziami, podtrzymek, dużemu przelotowi wrzeciona oraz możliwości głębokiego wiercenia.

  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom światowych producentów.

Informacje zawarte na niniejszej stronie nie stanowią oferty w rozumieniu art. 66 i n. k.c. lecz zaproszenie do zawarcia umowy w rozumieniu art. 71 k.c.

TBI VT 990

TBI VT 990

Wybierz informację

Wyposażenie standardowe;

  • Sterowanie Fanuc 0iTD 10.4’ Manual Guide I

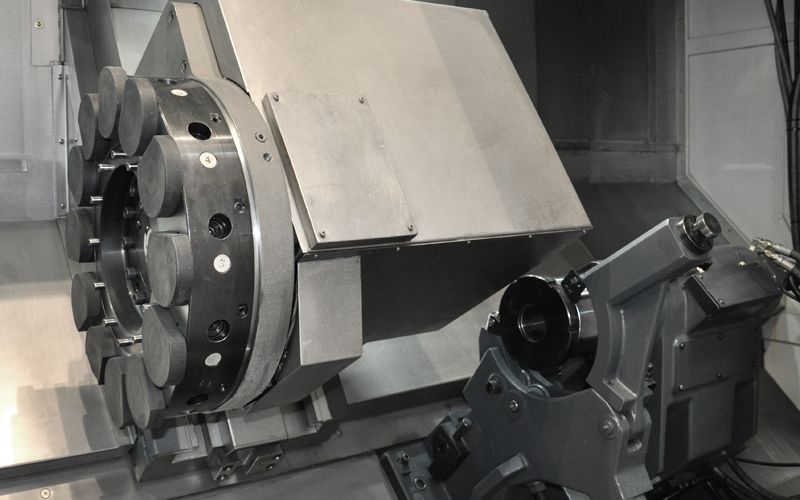

  • 12-pozycyjna szybkozmienna głowica hydrauliczna VDI

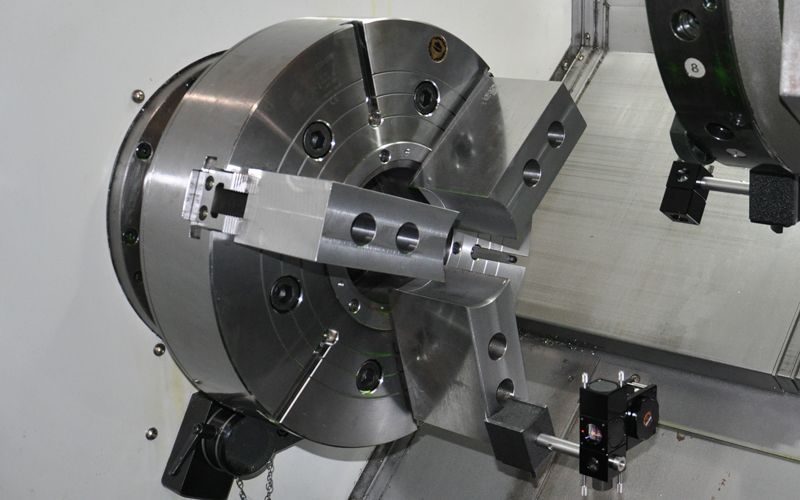

  • 3-szczękowy hydrauliczny uchwyt tokarski
  • System chłodzenia narzędzia

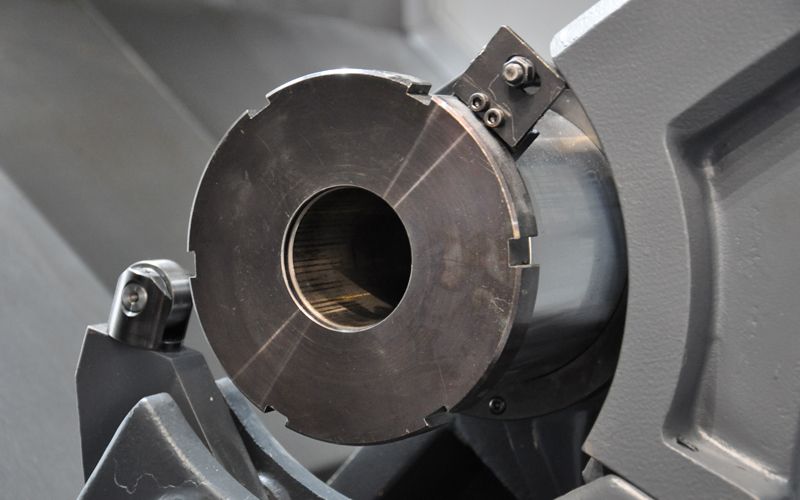

  • Holowany konik z hydrauliczną tuleją kłową
  • Chłodzenie szafy elektrycznej
  • Zgrzebłowy transporter wiórów
  • Zestaw szczęk twardych i miękkich
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE



Wyposażenie opcjonalne:

  • Sterowanie Fanuc 21iTB wraz z Manual Guide I

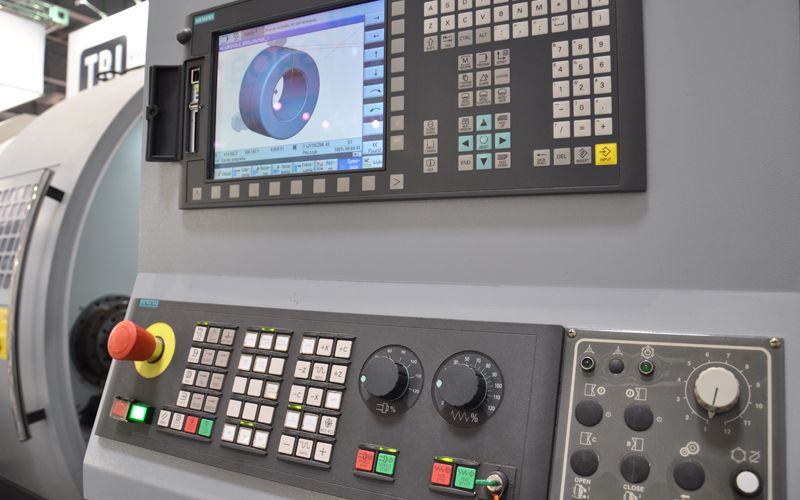

  • Sterowanie Siemens 828D
  • Kółko ręczne
  • Przeciwwrzeciono
  • Programowalny konik z hydrauliczną tuleją kłową
  • Głowica z napędzanymi narzędziami
  • Skimmer oleju
  • Oś Y
  • Interfejs do podajnika pręta
  • Podajnik pręta
  • Pompa wysokociśnieniowa chłodziwa 10/20 bar
  • Łapa detalu
  • Układ filtracji chłodziwa
  • Podtrzymki hydrauliczne stałe bądź ruchome
  • Uchwyt hydrauliczny z kołnierzem
  • Sonda do pomiaru narzędzia
Przesuń tabelę

Nazwa

Jedn.

TBI VT 990

Możliwości

   Maks. średnica materiału nad łożem

mm

1 150

   Maks. średnica toczenia

mm

990

   Maks. średnica materiału nad osłonami

mm

990

   Maks. długość toczenia

mm

900 / 1 930 / 2 900 / 3 900

   Nachylenie łoża

st.

45o + 15o

Łoże

   Przejazd osi X

mm

500 + 50

   Prędkość napędu w osi X

m/min

16

   Przejazd osi Z

mm

930 / 1 930 / 2 930 / 3 930

   Prędkość napędu osi Z

m/min

15 / 12 / 10 / 8

Wrzeciono główne

   Przelot wrzeciona

mm

265

   Maks. średnica pręta we wrzecionie

mm

zal. od uchwytu

   Czoło wrzeciona



A2 – 15

   Napęd główny



Przekładnia

   Maks. moc napędu

kW

45 (60)

   Maks. obroty

obr/min

750

   Rozmiar uchwytu hydraulicznego

mm

450 (530)

Głowica rewolwerowa

   Gniazdo narzędziowe



VDI 60

   Ilość narzędzi

szt.

12

   Wymiar narzędzia

mm

32

    Czas indeksacji głowicy

sek.

1,2

Konik

   Średnica tulei kłowej

mm

150

   Wewnętrzny stożek tulei kłowej

MT - 6

   Przesuw tulei kłowej

mm

150

Śruby kulowe

   Oś X



Ø40 x P10

   Moc silnika osi X

kW

6

   Oś Z



Ø50 x P12

   Moc silnika osi Z

kW

6

Dane ogólne

   Długość

mm

7 750 / 8 750 / 9 750 / 10 750

   Szerokość

mm

3 070

   Wysokość

mm

3 216

  Waga

kg

15 050 / 17 250 / 19 450 / 21 650


Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.
