TBI TC 300 Compact MC

TBI TC 300 Compact MC

TBI TC 300 Compact MC

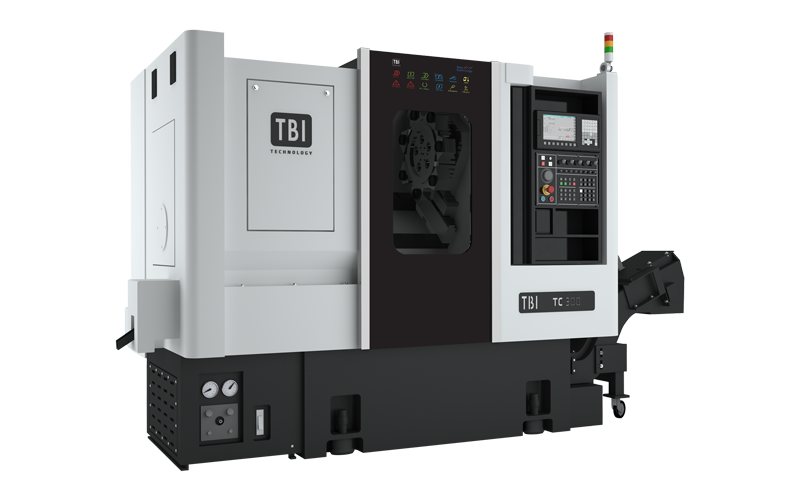

Tokarka CNC ze skośnym łożem serii TC 300 Compact MC

W modelu MC w standardzie: głowica z napędzanymi narzędziami.

  • Bogaty standard w cenie podstawowej umożliwiający wysokowydajną produkcję seryjną detali.

  • Napęd głowicy servo gwarantujący redukcję czasów ubocznych oraz szybkie pozycjonowanie.

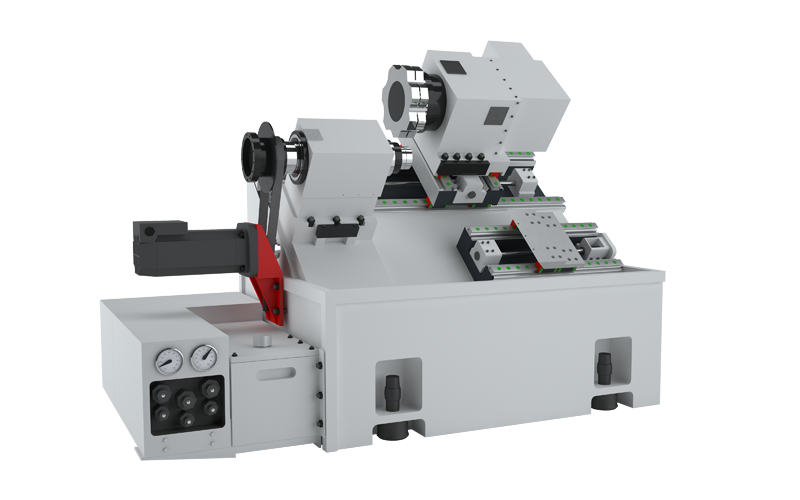

  • Komfortowa obsługa i łatwe odprowadzanie  wiórów dzięki pochyleniu łoża, systemowi transportowania detalu oraz zgrzebłowemu transporterowi wiórów w podstawowym wyposażeniu maszyny.

  • Super szybka dzięki posuwom w osiach X/Z o prędkości 30 m/min.

  • Dostępność części zamiennych i prostota serwisowania dzięki uniwersalnym rozwiązaniom technicznym oraz podzespołom renomowanych producentów.

Informacje zawarte na niniejszej stronie nie stanowią oferty w rozumieniu art. 66 i n. k.c. lecz zaproszenie do zawarcia umowy w rozumieniu art. 71 k.c.

Zapoznaj się z innymi tokarkami i maszynami dostępnymi w naszym centrum obróbczym CNC. W naszej firmie świadczymy również usługi serwisu CNC.

TBI TC 300 Compact MC

TBI TC 300 Compact MC

Wybierz informację

Wyposażenie standardowe:

  • Sterowanie Fanuc Mate 0iTD 8.4” wraz z Manual Guide 0i

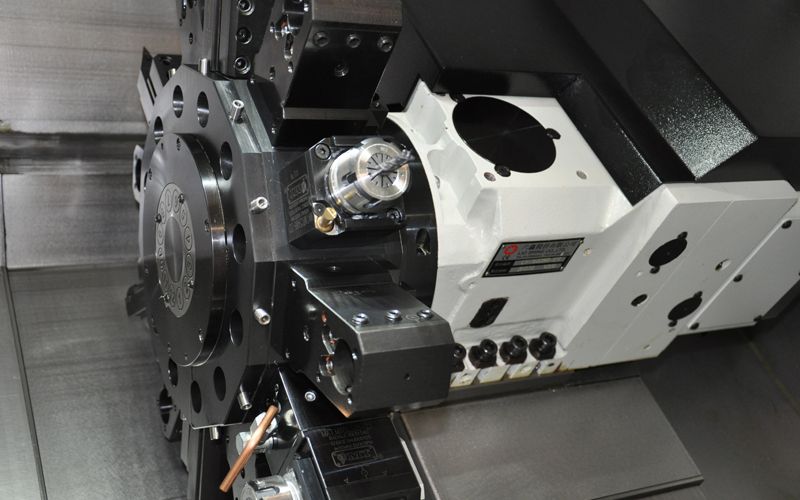

  • Szybkozmienna głowica hydrauliczna VDI 30 – servo napęd
  • Głowica z napędzanymi narzędziami (model MC i SMC)

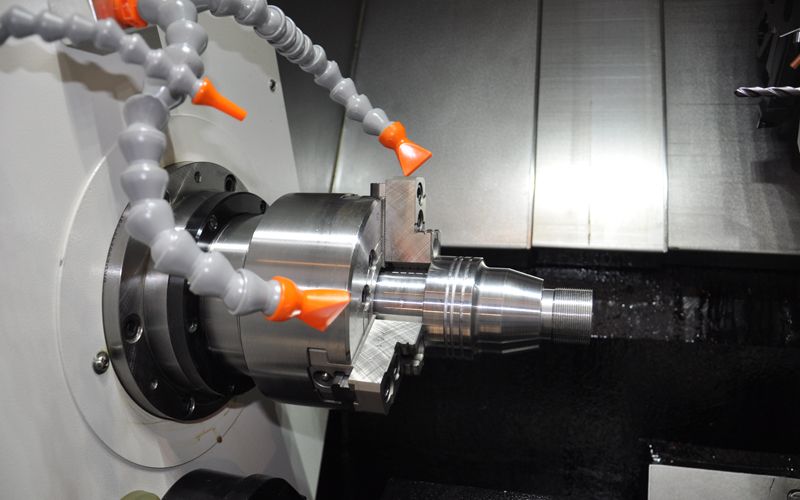

  • 3-szczękowy hydrauliczny uchwyt tokarski 169 mm
  • Oś C wrzeciona
  • Maksymalna średnica pręta we wrzecionie 42 mm
  • System chłodzenia narzędzia
  • Manualny konik z hydrauliczną tuleją kłową
  • Interfejs do podajnika pręta
  • Łapa detalu
  • Taśmowy transporter detalu

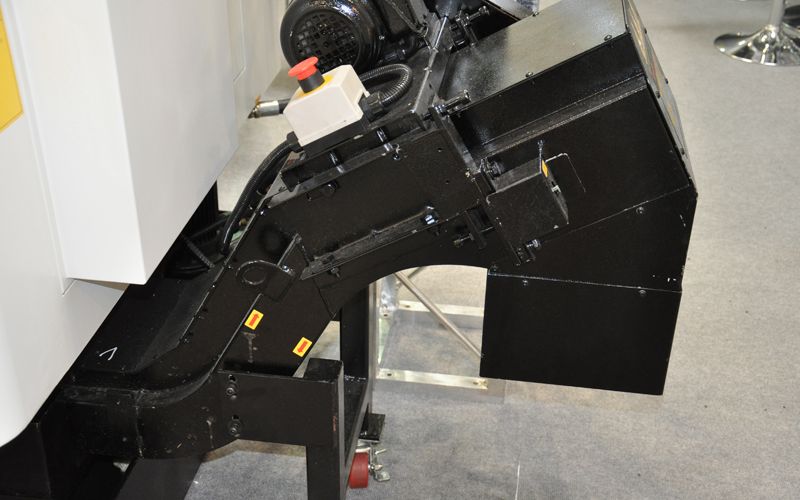

  • Zgrzebłowy transporter wiórów
  • Oświetlenie przestrzeni roboczej
  • Podkładki poziomujące
  • Instrukcja obsługi i schemat elektryczny na CD
  • Instrukcja oprogramowania na CD
  • Narzędzia operatora
  • Certyfikat CE



Wyposażenie opcjonalne:

  • Sterowanie Fanuc 0iTF 8.4” wraz z Manual Guide i
  • Sterowanie Siemens 828D
  • 3-szczękowy hydrauliczny uchwyt tokarski 203 mm
  • Przeciwwrzeciono – zastępuje konik
  • Zwiększenie mocy wrzeciona do 11/15 kW
  • Zwiększenie średnicy pręta we wrzecionie do 60 mm
  • Programowalny konik
  • Skimmer oleju
  • Podajnik pręta
  • Sonda do pomiaru narzędzia
Przesuń tabelę
Nazwa Jedn. TBI TC 300 Compact MC
Możliwości
   Maksymalna średnica materiału nad łożem mm  400
   Maksymalna średnica toczenia mm  380
   Maksymalna średnica toczenia (z łapą detalu) mm 200
   Maksymalna długość toczenia (bez uchwytu) mm  300
Łoże
   Przejazd osi X mm  200
   Przejazd osi Z mm  300
   Prędkość przejazdu osi X, Z m/min  30
Wrzeciono główne
   Przelot wrzeciona (opcja) mm 43 (65)
   Maks. średnica pręta we wrzecionie (opcja) mm  42 (60)
   Czoło wrzeciona   ASA A2-5 / A2-6
   Napęd główny  silnik AC
   Moc napędu kW  11
   Obroty obr/min 6 000
   Rozmiar uchwytu tokarskiego mm  169
Głowica rewolwerowa
   Wykonanie                        Servo + napędzane narzędzia
   Liczba narzędzi 12
   Gniazdo narzędziowe   VDI 30
   Maks. wymiar narzędzia mm 20x20

Konik
   Średnica tulei kłowej mm 32
   Wewnętrzny stożek tulei kłowej MT4
   Przesuw tulei kłowej mm 70
Śruby kulowe
   Oś X, Z Ø 32*P10
   Silniki osi X, Z kW 1,5
Silnik
   Silnik pompy chłodniczej kW 1,4
   Silnik pompy hydraulicznej kW 0,75
   Silnik transportera wiórów kW 0,18
Układ chłodzenia
   Wydajność pompy l/min 67
   Ciśnienie pompy bar 7.5 / 10
Układ smarowania
   Pojemność zbiornika  l 2
   Wydajność pompy l/min 0,1
   Ciśnienie pompy bar 15
Wymiary i waga
   Długość mm 2500
   Szerokość mm 1300
   Wysokość mm 1860
   Waga kg 4200

 Niniejsza informacja nie stanowi oferty w rozumieniu kodeksu cywilnego. Dostępność i warunki produktu mogą ulec zmianie. Warunki produktu określa umowa.
